- 5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A
- 易于操作和维修（可拆卸风扇、配备复制功能的 LCD 操作面板）
- 先进功能和高性能
- 质量可靠
- CE 标志和 UL 认证
- 全球可用性和维修
|
|
|
|

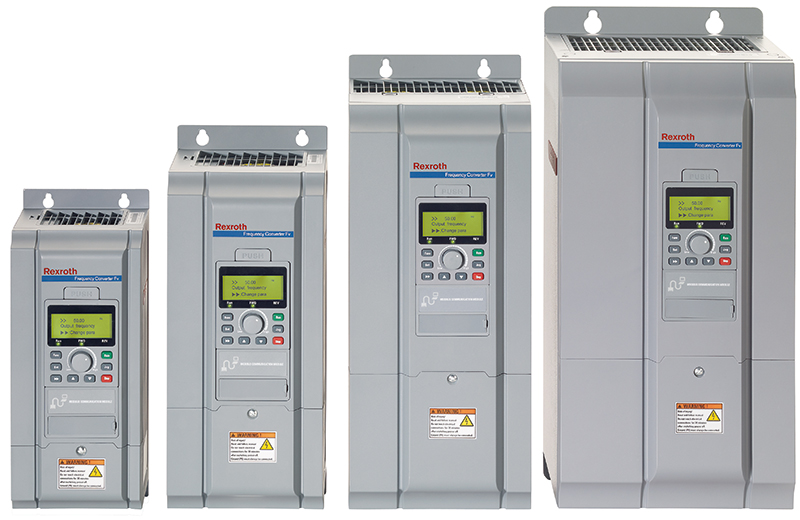

Rexroth 变频器 Fv 是一款全新优化的驱动解决方案，适用于自动化各种应用，功率高达 90kW。其独特操作模式电压/频率 (V/f)、无传感器矢量控制 (SVC)、传感器矢量控制 (FOC) 可用于各式应用，范围广泛。 |
| 额定功率 |
[kW] |
0,4 |
0,75 |
1,5 |
2,2 |
4 |
5,5 |
7,5 |
| 额定连续电流 |
[A] |
1,3 |
2,5 |
4 |
5,5 |
10 |
13 |
17 |
| 电机额定电压 |
|
三相的 , 0 V ... 主电源电压 |
| 输出电压 |
0 V ... 主电源电压 |
| 输出频率 |
0...400 Hz |
| 过载能力 |
|
1 s 200% In 或 60 s 150% In |
| 电源接口电压 |
3 AC |
3 AC 380 … 480 V (-15%/+10%) |
| 频率 |
50 ... 60 Hz (±5%) |
| 制动电阻 |
外部 |
| 制动断路器 |
内部 |
| 操作容许温度 |
-10 ... +40 °C |
| 操作容许相对湿度 |
< 90% |
| 最高安装高度 |
从 1000 m 降额（每 100 m，输出功率 1%） |
| 总防护等级 |
|
IP20 |
| 控制技术 |
U/f, SVC, FOC |
| 脉冲宽度调制 (PWM)，连续可调 |
[kHz] |
1 ... 15 |
| 调制类型 |
|
磁通 PWM-调制：SVPWM |
| 速度控制范围 |
不带脉冲编码器 |
矢量控制 1:100 |
| |
带脉冲编码器 |
矢量控制 1:1000 |
| 启动扭矩 |
U/f |
5 Hz 时最大启动扭矩 150% |
| |
SVC |
0.5 Hz 时最大启动扭矩 150% |
| |
FOC |
0 Hz 时最大启动扭矩 200% |
| 频率解析度 |
数字 |
0,01 Hz |
| 模拟 |
最大频率 x 0.05% |
| V/F 曲线 |
可自由定义 |
| 加减速 |
线性，S-曲线 |
| DC 制动器 |
初始频率 |
0 ... 10 Hz |
| 制动时间 |
0 ... 20 s |
| 自动节能功能 |
V/f 曲线的负载相关适应 |
| 自动 PWM 频率适应 |
PWM 频率的负载相关适应 |
| 集成的控制器 |
集成升压转换机制 |
| 频率设置准确度 |
模拟 |
0,05 % |
| 数字 |
0,01 % |
| 频率控制准确度 |
SVC |
0.5% x 最大频率 |
| FOC |
0.05% x 最大频率 |
| 调节器 |
PID, Schrittschaltwerk |
| 总线系统 |
Modbus |
|
PROFIBUS（可选） |
| 通过数字输出的状态信号 |
|
频率 |
| 表現 |
LCD : 频率、输出电压、输出电流等 |
| Status LED |
旋转方向和运行状态 |
| 质量 |
[kg] |
2,7 |
2,7 |
2,7 |
2,8 |
4,8 |
4,9 |
4,9 |
| 额定功率 |
[kW] |
11 |
15 |
18,5 |
22 |
30 |
37 |
| 额定连续电流 |
[A] |
24 |
33 |
39 |
44 |
60 |
75 |
| 电机额定电压 |
|
三相的 , 0 V ... 主电源电压 |
| 输出电压 |
0 V ... 主电源电压 |
| 输出频率 |
0...400 Hz |
| 过载能力 |
|
1 s 200% In 或 60 s 150% In |
| 电源接口电压 |
3 AC |
3 AC 380 … 480 V (-15%/+10%) |
| 频率 |
50 ... 60 Hz (±5%) |
| 制动电阻 |
外部 |
| 制动断路器 |
内部 |
外部 |
| 操作容许温度 |
-10 ... +40 °C |
| 操作容许相对湿度 |
< 90% |
| 最高安装高度 |
从 1000 m 降额（每 100 m，输出功率 1%） |
| 总防护等级 |
|
IP20 |
| 控制技术 |
U/f, SVC, FOC |
| 脉冲宽度调制 (PWM)，连续可调 |
[kHz] |
1 ... 12 |
1 ... 8 |
| 调制类型 |
|
磁通 PWM-调制：SVPWM |
| 速度控制范围 |
不带脉冲编码器 |
矢量控制 1:100 |
| |
带脉冲编码器 |
矢量控制 1:1000 |
| 启动扭矩 |
U/f |
5 Hz 时最大启动扭矩 150% |
| |
SVC |
0.5 Hz 时最大启动扭矩 150% |
| |
FOC |
0 Hz 时最大启动扭矩 200% |
| 频率解析度 |
数字 |
0,01 Hz |
| 模拟 |
最大频率 x 0.05% |
| V/F 曲线 |
可自由定义 |
| 加减速 |
线性，S-曲线 |
| DC 制动器 |
初始频率 |
0 ... 10 Hz |
| 制动时间 |
0 ... 20 s |
| 自动节能功能 |
V/f 曲线的负载相关适应 |
| 自动 PWM 频率适应 |
PWM 频率的负载相关适应 |
| 集成的控制器 |
集成升压转换机制 |
| 频率设置准确度 |
模拟 |
0,05 % |
| 数字 |
0,01 % |
| 频率控制准确度 |
SVC |
0.5% x 最大频率 |
| FOC |
0.05% x 最大频率 |
| 调节器 |
PID, Schrittschaltwerk |
| 总线系统 |
Modbus |
|
PROFIBUS（可选） |
| 通过数字输出的状态信号 |
|
频率 |
| 表現 |
LCD : 频率、输出电压、输出电流等 |
| Status LED |
旋转方向和运行状态 |
| 质量 |
[kg] |
8,8 |
9 |
16,5 |
16,5 |
22 |
22 |
| 额定功率 |
[kW] |
45 |
55 |
75 |
90 |
| 额定连续电流 |
[A] |
95 |
110 |
152 |
183 |
| 电机额定电压 |
|
三相的 , 0 V ... 主电源电压 |
| 输出电压 |
0 V ... 主电源电压 |
| 输出频率 |
0...400 Hz |
| 过载能力 |
|
1 s 200% In 或 60 s 150% In |
| 3 AC |
3 AC 380 … 480 V (-15%/+10%) |
| 频率 |
50 ... 60 Hz (±5%) |
| 直流母线电压 |
[V] DC |
- |
主电源电压 x 1.41 |
| 制动电阻 |
外部 |
| 制动断路器 |
外部 |
| 操作容许温度 |
-10 ... +40 °C |
| 操作容许相对湿度 |
< 90% |
| 最高安装高度 |
从 1000 m 降额（每 100 m，输出功率 1%） |
| 总防护等级 |
|
IP20 |
| 控制技术 |
U/f, SVC, FOC |
| 脉冲宽度调制 (PWM)，连续可调 |
[kHz] |
1 ... 4 |
- |
| 调制类型 |
|
磁通 PWM-调制：SVPWM |
| 速度控制范围 |
不带脉冲编码器 |
矢量控制 1:100 |
| |
带脉冲编码器 |
矢量控制 1:1000 |
| 启动扭矩 |
U/f |
5 Hz 时最大启动扭矩 150% |
| |
SVC |
0.5 Hz 时最大启动扭矩 150% |
| |
FOC |
0 Hz 时最大启动扭矩 200% |
| 频率解析度 |
数字 |
0,01 Hz |
| 模拟 |
最大频率 x 0.05% |
| V/F 曲线 |
可自由定义 |
| 加减速 |
线性，S-曲线 |
| DC 制动器 |
初始频率 |
0 ... 10 Hz |
| 制动时间 |
0 ... 20 s |
| 自动节能功能 |
V/f 曲线的负载相关适应 |
| 自动 PWM 频率适应 |
PWM 频率的负载相关适应 |
| 集成的控制器 |
集成升压转换机制 |
| 频率设置准确度 |
模拟 |
0,05 % |
| 数字 |
0,01 % |
| 频率控制准确度 |
SVC |
0.5% x 最大频率 |
| FOC |
0.05% x 最大频率 |
| 调节器 |
PID, Schrittschaltwerk |
| 总线系统 |
Modbus |
|
PROFIBUS（可选） |
| 通过数字输出的状态信号 |
|
频率 |
| 表現 |
LCD : 频率、输出电压、输出电流等 |
| Status LED |
旋转方向和运行状态 |
| 质量 |
[kg] |
37 |
39 |
56,7 |
58 |
|
FVCA01.1-0K40 |
125 |
315 |
127 |
|
FVCA01.1-0K75 |
|
FVCA01.1-1K50 |
|
FVCA01.1-2K20 |
|
FVCA01.1-4K00 |
150 |
380 |
162 |
|
FVCA01.1-5K50 |
|
FVCA01.1-7K50 |
|
FVCA01.1-11K0 |
175 |
448 |
204 |
|
FVCA01.1-15K0 |
|
FVCA01.1-18K5 |
225 |
500 |
232 |
|
FVCA01.1-22K0 |
|
FVCA01.1-30K0 |
250 |
585 |
256,5 |
|
FVCA01.1-37K0 |
|
FVCA01.1-45K0 |
325 |
712,5 |
270 |
|
FVCA01.1-55K0 |
|
FVCA01.1-75K0 |
450 |
779 |
307 |
|
FVCA01.1-90K0 |
|
FVCA01.1-0K40-3P4-MDA-LP-NNNN-01V01 |
0,4 kW, 3 AC 380 ... 480 V, 50/60 Hz, 1,3 A |
R912002607 |
|
|
FVCA01.1-0K75-3P4-MDA-LP-NNNN-01V01 |
0,75 kW, 3 AC 380 ... 480 V, 50/60 Hz, 2,5 A |
R912002608 |
|
|
FVCA01.1-1K50-3P4-MDA-LP-NNNN-01V01 |
1,5 kW, 3 AC 380 ... 480 V, 50/60 Hz, 4 A |
R912002609 |
|
|
FVCA01.1-2K20-3P4-MDA-LP-NNNN-01V01 |
2,2 kW, 3 AC 380 ... 480 V, 50/60 Hz, 5,5 A |
R912002610 |
|
|
FVCA01.1-4K00-3P4-MDA-LP-NNNN-01V01 |
4 kW, 3 AC 380 ... 480 V, 50/60 Hz, 10 A |
R912002611 |
|
|
FVCA01.1-5K50-3P4-MDA-LP-NNNN-01V01 |
5,5 kW, 3 AC 380 ... 480 V, 50/60 Hz, 13 A |
R912002612 |
|
|
FVCA01.1-7K50-3P4-MDA-LP-NNNN-01V01 |
7,5 kW, 3 AC 380 ... 480 V, 50/60 Hz, 17 A |
R912002613 |
|
|
FVCA01.1-11K0-3P4-MDA-LP-NNNN-01V01 |
11 kW, 3 AC 380 ... 480 V, 50/60 Hz, 24 A |
R912002614 |
|
|
FVCA01.1-15K0-3P4-MDA-LP-NNNN-01V01 |
15 kW, 3 AC 380 ... 480 V, 50/60 Hz, 33 A |
R912002615 |
|
|
FVCA01.1-18K5-3P4-MDA-LP-NNNN-01V01 |
18,5 kW, 3 AC 380 ... 480 V, 50/60 Hz, 39 A |
R912002616 |
|
|
FVCA01.1-22K0-3P4-MDA-LP-NNNN-01V01 |
22 kW, 3 AC 380 ... 480 V, 50/60 Hz, 44 A |
R912002617 |
|
|
FVCA01.1-30K0-3P4-MDA-LP-NNNN-01V01 |
30 kW, 3 AC 380 ... 480 V, 50/60 Hz, 60 A |
R912002618 |
|
|
FVCA01.1-37K0-3P4-MDA-LP-NNNN-01V01 |
37 kW, 3 AC 380 ... 480 V, 50/60 Hz, 75 A |
R912002619 |
|
|
FVCA01.1-45K0-3P4-MDA-LP-NNNN-01V01 |
45 kW, 3 AC 380 ... 480 V, 50/60 Hz, 95 A |
R912002669 |
|
|
FVCA01.1-55K0-3P4-MDA-LP-NNNN-01V01 |
55 kW, 3 AC 380 ... 480 V, 50/60 Hz, 110 A |
R912002670 |
|
|
FVCA01.1-75K0-3P4-MDA-LP-NNNN-01V01 |
75 kW, 3 AC 380 ... 480 V, 50/60 Hz, 152 A |
R912002671 |
|
|
FVCA01.1-90K0-3P4-MDA-LP-NNNN-01V01 |
90 kW, 3 AC 380 ... 480 V, 50/60 Hz, 183 A |
R912002672 |
|
|
