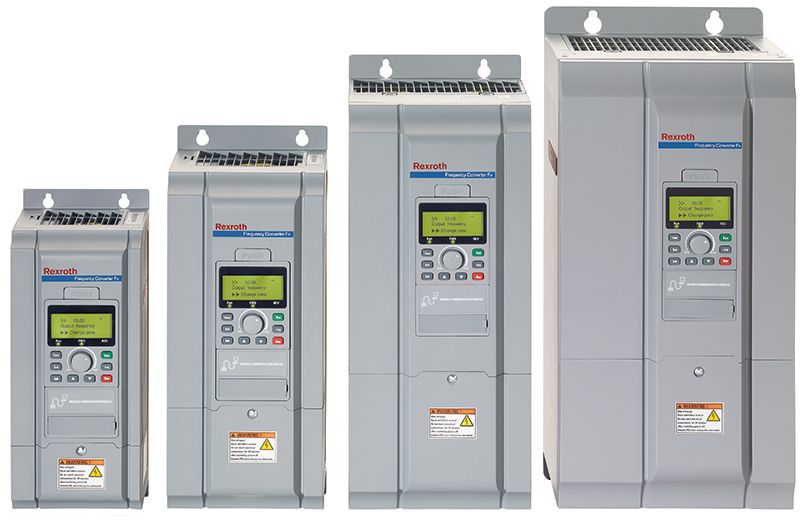

Frequency Converter Fv

Frequency Converter Fv

详细说明:

5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A 易于操作和维修（可拆卸风扇、配备复制功能的 LCD 操作面板）先进功能和高性能质量可靠 CE 标志和 UL 认证全球可用性和维修

Rexroth 变频器 Fv 是一款全新优化的驱动解决方案，适用于自动化各种应用，功率高达 90kW。其独特操作模式电压/频率 (V/f)、无传感器矢量控制 (SVC)、传感器矢量控制 (FOC) 可用于各式应用，范围广泛。

FVCA01.1-0K40	FVCA01.1-0K75	FVCA01.1-1K50	FVCA01.1-2K20	FVCA01.1-4K00	FVCA01.1-5K50	FVCA01.1-7K50
性能数据
额定功率	[kW]	0,4	0,75	1,5	2,2	4	5,5	7,5
额定连续电流	[A]	1,3	2,5	4	5,5	10	13	17
电机额定电压		三相的 , 0 V ... 主电源电压
输出电压		0 V ... 主电源电压
输出频率		0...400 Hz
过载能力		1 s 200% In 或 60 s 150% In
电源接口电压	3 AC	3 AC 380 … 480 V (-15%/+10%)
频率		50 ... 60 Hz (±5%)
制动断路器 / 制动电阻
制动电阻		外部
制动断路器		内部
环境条件
操作容许温度		-10 ... +40 °C
操作容许相对湿度		< 90%
最高安装高度		从 1000 m 降额（每 100 m，输出功率 1%）
总防护等级		IP20
功能
控制技术		U/f, SVC, FOC
脉冲宽度调制 (PWM)，连续可调	[kHz]	1 ... 15
调制类型		磁通 PWM-调制：SVPWM
速度控制范围	不带脉冲编码器	矢量控制 1:100
	带脉冲编码器	矢量控制 1:1000
启动扭矩	U/f	5 Hz 时最大启动扭矩 150%
	SVC	0.5 Hz 时最大启动扭矩 150%
	FOC	0 Hz 时最大启动扭矩 200%
频率解析度	数字	0,01 Hz
	模拟	最大频率 x 0.05%
V/F 曲线		可自由定义
加减速		线性，S-曲线
DC 制动器	初始频率	0 ... 10 Hz
	制动时间	0 ... 20 s
自动节能功能		V/f 曲线的负载相关适应
自动 PWM 频率适应		PWM 频率的负载相关适应
集成的控制器		集成升压转换机制
频率设置准确度	模拟	0,05 %
	数字	0,01 %
频率控制准确度	SVC	0.5% x 最大频率
	FOC	0.05% x 最大频率
调节器		PID, Schrittschaltwerk
总线系统		Modbus
		PROFIBUS（可选）
通过数字输出的状态信号		频率
表現		LCD : 频率、输出电压、输出电流等
Status LED	旋转方向和运行状态
重量
质量	[kg]	2,7	2,7	2,7	2,8	4,8	4,9	4,9

		FVCA01.1-11K0	FVCA01.1-15K0	FVCA01.1-18K5	FVCA01.1-22K0	FVCA01.1-30K0	FVCA01.1-37K0
性能数据
额定功率	[kW]	11	15	18,5	22	30	37
额定连续电流	[A]	24	33	39	44	60	75
电机额定电压		三相的 , 0 V ... 主电源电压
输出电压		0 V ... 主电源电压
输出频率		0...400 Hz
过载能力		1 s 200% In 或 60 s 150% In
电源接口电压	3 AC	3 AC 380 … 480 V (-15%/+10%)
频率		50 ... 60 Hz (±5%)
制动断路器 / 制动电阻
制动电阻		外部
制动断路器		内部		外部
环境条件
操作容许温度		-10 ... +40 °C
操作容许相对湿度		< 90%
最高安装高度		从 1000 m 降额（每 100 m，输出功率 1%）
总防护等级		IP20
功能
控制技术		U/f, SVC, FOC
脉冲宽度调制 (PWM)，连续可调	[kHz]	1 ... 12				1 ... 8
调制类型		磁通 PWM-调制：SVPWM
速度控制范围	不带脉冲编码器	矢量控制 1:100
	带脉冲编码器	矢量控制 1:1000
启动扭矩	U/f	5 Hz 时最大启动扭矩 150%
	SVC	0.5 Hz 时最大启动扭矩 150%
	FOC	0 Hz 时最大启动扭矩 200%
频率解析度	数字	0,01 Hz
	模拟	最大频率 x 0.05%
V/F 曲线		可自由定义
加减速		线性，S-曲线
DC 制动器	初始频率	0 ... 10 Hz
	制动时间	0 ... 20 s
自动节能功能		V/f 曲线的负载相关适应
自动 PWM 频率适应		PWM 频率的负载相关适应
集成的控制器		集成升压转换机制
频率设置准确度	模拟	0,05 %
	数字	0,01 %
频率控制准确度	SVC	0.5% x 最大频率
	FOC	0.05% x 最大频率
调节器		PID, Schrittschaltwerk
总线系统		Modbus
		PROFIBUS（可选）
通过数字输出的状态信号		频率
表現		LCD : 频率、输出电压、输出电流等
Status LED		旋转方向和运行状态
重量
质量	[kg]	8,8	9	16,5	16,5	22	22

		FVCA01.1-45K0	FVCA01.1-55K0	FVCA01.1-75K0	FVCA01.1-90K0
性能数据
额定功率	[kW]	45	55	75	90
额定连续电流	[A]	95	110	152	183
电机额定电压		三相的 , 0 V ... 主电源电压
输出电压		0 V ... 主电源电压
输出频率		0...400 Hz
过载能力		1 s 200% In 或 60 s 150% In
3 AC	3 AC 380 … 480 V (-15%/+10%)
频率		50 ... 60 Hz (±5%)
直流母线
直流母线电压	[V] DC	-		主电源电压 x 1.41
制动断路器 / 制动电阻
制动电阻		外部
制动断路器		外部
环境条件
操作容许温度		-10 ... +40 °C
操作容许相对湿度		< 90%
最高安装高度		从 1000 m 降额（每 100 m，输出功率 1%）
总防护等级		IP20
功能
控制技术		U/f, SVC, FOC
脉冲宽度调制 (PWM)，连续可调	[kHz]	1 ... 4		-
调制类型		磁通 PWM-调制：SVPWM
速度控制范围	不带脉冲编码器	矢量控制 1:100
	带脉冲编码器	矢量控制 1:1000
启动扭矩	U/f	5 Hz 时最大启动扭矩 150%
	SVC	0.5 Hz 时最大启动扭矩 150%
	FOC	0 Hz 时最大启动扭矩 200%
频率解析度	数字	0,01 Hz
	模拟	最大频率 x 0.05%
V/F 曲线		可自由定义
加减速		线性，S-曲线
DC 制动器	初始频率	0 ... 10 Hz
	制动时间	0 ... 20 s
自动节能功能		V/f 曲线的负载相关适应
自动 PWM 频率适应		PWM 频率的负载相关适应
集成的控制器		集成升压转换机制
频率设置准确度	模拟	0,05 %
	数字	0,01 %
频率控制准确度	SVC	0.5% x 最大频率
	FOC	0.05% x 最大频率
调节器		PID, Schrittschaltwerk
总线系统		Modbus
		PROFIBUS（可选）
通过数字输出的状态信号		频率
表現		LCD : 频率、输出电压、输出电流等
Status LED		旋转方向和运行状态
重量
质量	[kg]	37	39	56,7	58

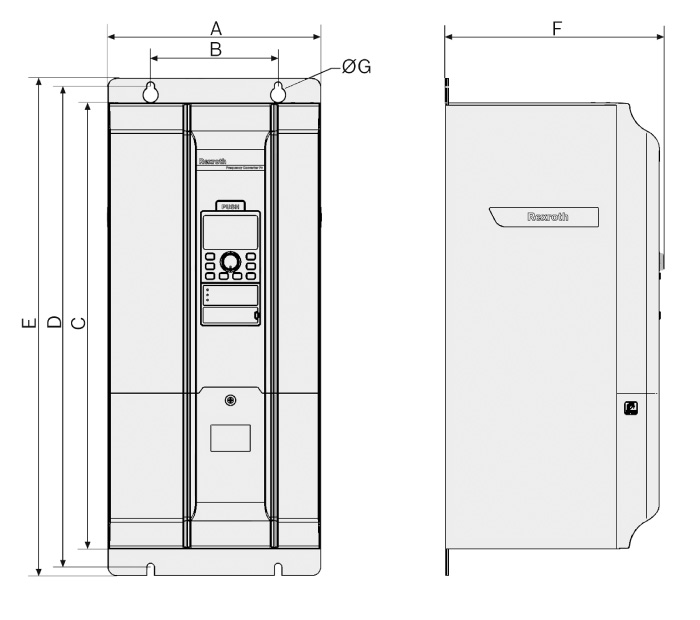

规格

类型	A	E	F
	[mm]	[mm]	[mm]
FVCA01.1-0K40	125	315	127
FVCA01.1-0K75
FVCA01.1-1K50
FVCA01.1-2K20
FVCA01.1-4K00	150	380	162
FVCA01.1-5K50
FVCA01.1-7K50
FVCA01.1-11K0	175	448	204
FVCA01.1-15K0
FVCA01.1-18K5	225	500	232
FVCA01.1-22K0
FVCA01.1-30K0	250	585	256,5
FVCA01.1-37K0
FVCA01.1-45K0	325	712,5	270
FVCA01.1-55K0
FVCA01.1-75K0	450	779	307
FVCA01.1-90K0

类型代码	描述	产品代码:	订购
FVAM01.1-A-Mounting Plate	安装板用以在控制电气柜中安装 Fv 操作面板	R912002621
FVAA01.1-M-NNNN-01V01	通讯适配器用以连接 Rexroth Fv 变频器至 Modbus 主机	R912002622
FVAA01.1-P-NNNN-01V01	通讯适配器用以连接 Rexroth Fv 变频器至 PROFIBUS 主机	R912002623

类型代码	描述	产品代码:	订购
FELR01.1N-04K5-N055R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001628
FELR01.1N-04K8-N032R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001629
FELR01.1N-04K8-N27R2-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001630
FELR01.1N-06K0-N020R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001635
FELR01.1N-06K0-N040R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001636
FELR01.1N-08K0-N027R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001640
FELR01.1N-09K6-N016R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001641
FELR01.1N-09K6-N016R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001642
FELR01.1N-10K0-N022R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001643
FELR01.1N-10K0-N024R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001644
FELR01.1N-10K0-N028R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001645
FELR01.1N-10K0-N032R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001646
FELR01.1N-10K0-N27R2-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001647
FELR01.1N-12K5-N017R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001648
FELR01.1N-12K5-N018R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001649
FELR01.1N-12K5-N020R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001650
FELR01.1N-12K5-N022R-A-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001651

类型代码	描述	产品代码:	订购
FELR01.1N-0080-N750R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001618
FELR01.1N-0150-N700R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001619
FELR01.1N-0150-N700R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001620
FELR01.1N-01K5-N068R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001621
FELR01.1N-01K5-N150R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001622
FELR01.1N-0260-N250R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001623
FELR01.1N-0260-N400R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001624
FELR01.1N-02K0-N047R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001625
FELR01.1N-02K0-N110R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001626
FELR01.1N-0390-N150R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001627
FELR01.1N-0500-N550R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001631
FELR01.1N-0520-N100R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001632
FELR01.1N-0520-N230R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001633
FELR01.1N-0520-N350R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001634
FELR01.1N-0780-N075R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001637
FELR01.1N-0780-N140R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001638
FELR01.1N-0800-N275R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001639
FELR01.1N-0800-N275R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001652
FELR01.1N-1K04-N090R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001653
FELR01.1N-1K56-N040R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001654
FELR01.1N-1K56-N070R-D-560-NNNN	5,5 kW, 3 AC 380 - 480 V, 50/60 Hz, 13 A	R912001655
