- 紧凑完整：节省空间的并排式组件、可插拔 I/O 端子、配备制动断路器和电源滤波器——极致简化安装和集成
- 简单实用：可拆卸操作面板配备存储功能、清晰明了的参数输入、谐调参数适用于整个串联——可在串联启动时节省时间和提高质量
- 通过连续可调的脉冲频率最大化能源效率和最小化电机噪音
|
|
|
|

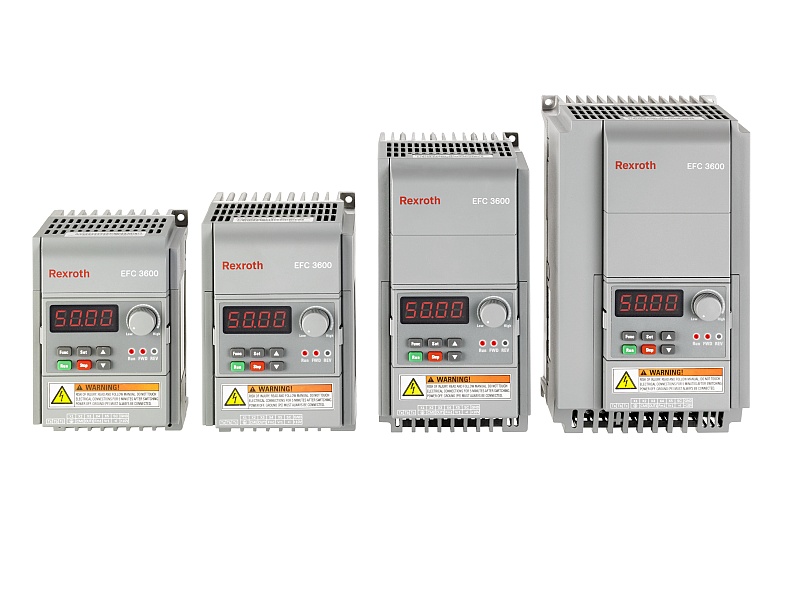

Rexroth EFC 3600 变频器是一款小巧、经济高效、高效节能的驱动解决方案，其适用性能范围由 0.4 kW 至 4 kW。易于调试和安装，应用范围广泛。
| |
| 额定功率 |
[kW] |
0,4 |
0,75 |
1,5 |
2,2 |
0,4 |
0,75 |
1,5 |
2,2 |
4 |
| 额定连续电流 |
[A] |
2,3 |
3,9 |
7 |
9,7 |
1,2 |
2,1 |
3,7 |
5,1 |
8,8 |
| 电机额定电压 |
|
三相的 , 0 V ... 主电源电压 |
| 输出电压 |
0 V ... 主电源电压 |
| 输出频率 |
0...400 Hz |
| 过载能力 |
|
1 s 200% In，或 60 s 150% In |
| 电源接口电压 |
1 AC |
1 AC 200 … 240 V (-10%/+10%) |
- |
| 3 AC |
- |
3 AC 380 … 480 V (-15%/+10%) |
| 频率 |
50 ... 60 Hz (±5%) |
| 制动电阻 |
外部 |
| 制动断路器 |
内部 |
| 操作容许温度 |
-10 ... +50 °C |
| 操作容许相对湿度 |
< 90% |
| 最高安装高度 |
从 1000 m 降额（每 100 m，输出功率 1%） |
| 总防护等级 |
|
IP20 |
| 控制技术 |
U/f |
| 脉冲宽度调制 (PWM)，1-kHz 增量可调 |
[kHz] |
1 ... 15 |
| 调制类型 |
|
磁通 PWM-调制：SVPWM |
| 速度控制范围 |
不带脉冲编码器 |
1:50 |
| |
带脉冲编码器 |
‒ |
| 启动扭矩 |
U/f |
1.5 Hz 时 100%；3 Hz 时 150% |
| 频率解析度 |
数字 |
0,01 Hz |
| 模拟 |
最大频率 x 0.1% |
| V/F 曲线 |
可自由定义 |
| 加减速 |
线性，S-曲线 |
| DC 制动器 |
初始频率 |
0 ... 50 Hz |
| 制动时间 |
0 ... 20 s |
| 自动节能功能 |
V/f 曲线的负载相关适应 |
| 自动 PWM 频率适应 |
PWM 频率的负载相关适应 |
| 集成的控制器 |
集成升压转换机制 |
| 频率设置准确度 |
模拟 |
0,1 % |
| 数字 |
0,01 % |
| 调节器 |
PID |
| 总线系统 |
Modbus |
|
PROFIBUS（筹备选项） |
| 通过数字输出的状态信号 |
|
频率 |
| 表現 |
4-位 LED：频率、输出电压、输出电流等 |
| Status LED |
旋转方向和运行状态 |
| 质量 |
[kg] |
0,96 |
1,24 |
1,61 |
2,35 |
1,18 |
1,26 |
1,52 |
2,25 |
2,36 | |
|
FEAA01.1-RS485-RS232-NNNN-NN |
RS232/RS485 适配器 |
R912001656 |
|
|
FRKB0002/005,0 |
电缆连接 PROFIBUS 适配器，5 m |
R912001757 |
|
|
FPCC01.1-EBNN-7P-NNNN |
操作面板 IP20 |
R912003767 |
|
|
FELR01.1N-0K06-N400R-D-700-NNNN |
|
R912004563 |
|
|
FELR01.1N-0K10-N400R-D-700-NNNN |
|
R912004564 |
|
|
FELR01.1N-0K10-N190R-D-700-NNNN |
|
R912004566 |
|
|
FELR01.1N-0K20-N190R-D-700-NNNN |
|
R912004567 |
|
|
FELR01.1N-0K20-N095R-D-700-NNNN |
|
R912004569 |
|
|
FELR01.1N-0K40-N095R-D-700-NNNN |
|
R912004570 |
|
|
FELR01.1N-0K30-N065R-D-700-NNNN |
|
R912004572 |
|
|
FELR01.1N-0K50-N065R-D-700-NNNN |
|
R912004573 |
|
|
FELR01.1N-0K06-N2R00-D-700-NNNN |
|
R912004575 |
|
|
FELR01.1N-0K10-N2R00-D-700-NNNN |
|
R912004576 |
|
|
FELR01.1N-0K10-N1R00-D-700-NNNN |
|
R912004578 |
|
|
FELR01.1N-0K20-N1R00-D-700-NNNN |
|
R912004579 |
|
|
FELR01.1N-0K20-N500R-D-700-NNNN |
|
R912004581 |
|
|
FELR01.1N-0K40-N500R-D-700-NNNN |
|
R912004582 |
|
|
FELR01.1N-0K30-N330R-D-700-NNNN |
|
R912004584 |
|
|
FELR01.1N-0K50-N330R-D-700-NNNN |
|
R912004585 |
|
|
FELR01.1N-0K50-N180R-D-700-NNNN |
|
R912004587 |
|
|
FELR01.1N-1K00-N180R-D-700-NNNN |
|
R912004588 |
|
|
EFC3600-0K40-1P2-MDA-7P-NNNN |
0,4 kW, 1 AC 200 ... 240 V, 50/60 Hz, 2,3 A |
R912003758 |
|
|
EFC3600-0K75-1P2-MDA-7P-NNNN |
0,75 kW, 1 AC 200 ... 240 V, 50/60 Hz, 3,9 A |
R912003759 |
|
|
EFC3600-1K50-1P2-MDA-7P-NNNN |
1,5 kW, 1 AC 200 ... 240 V, 50/60 Hz, 7 A |
R912003760 |
|
|
EFC3600-2K20-1P2-MDA-7P-NNNN |
2,2 kW, 1 AC 200 ... 240 V, 50/60 Hz, 9,7 A |
R912003761 |
|
|
EFC3600-0K40-3P4-MDA-7P-NNNN |
0,4 kW, 3 AC 380 ... 480 V, 50/60 Hz, 1,2 A |
R912003762 |
|
|
EFC3600-0K75-3P4-MDA-7P-NNNN |
0,75 kW, 3 AC 380 ... 480 V, 50/60 Hz, 2,1 A |
R912003763 |
|
|
EFC3600-1K50-3P4-MDA-7P-NNNN |
1,5 kW, 3 AC 380 ... 480 V, 50/60 Hz, 3,7 A |
R912003764 |
|
|
EFC3600-2K20-3P4-MDA-7P-NNNN |
2,2 kW, 3 AC 380 ... 480 V, 50/60 Hz, 5,1 A |
R912003765 |
|
|
EFC3600-4K00-3P4-MDA-7P-NNNN |
4 kW, 3 AC 380 ... 480 V, 50/60 Hz, 8,8 A |
R912003766 |
|
|
