成大VSM50 ~ 175


成大VSM50 ~ 175

详细说明:

　

  产品介绍

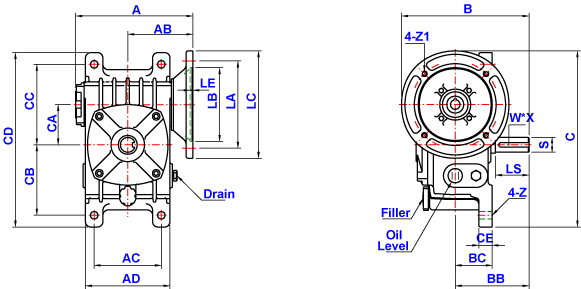

      尺寸

　

  • 50 ~ 175

　
      规格描述
　

  • TED 出力向下

  • 实心出力

  • 马达法兰

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

　
　

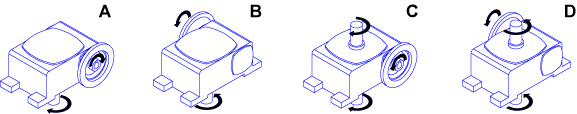

  　 轴向

　
　
  　 规格

速比 : 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

Input-Bore

单位：mm
Size A AB AC AD B BB BC C CA CB CC CD CE Z   Input Bore
U T V
50 174 97 90 116 175 95 50 236 50 93 102 220 18 11 11 4 12.8
14 5 16
60 177 97 100 126 190 110 55 263 60 105 120 260 20 11 11 4 12.8
14 5 16
70 213 118 120 156 210 130 65 290 70 120 135 295 20 15 14 5 16
215 120 230 310 19 6 21.8
80 235 130 140 176 240 140 73 330 80 130 150 320 20 15 19 6 21.8
24 8 27.3
100 273 140 190 226 270 170 90 375 100 155 180 375 30 15 24 8 27.3
278 142 295 400 28 31.3
120 339 180 220 266 315 190 100 455 120 185 215 450 30 18 28 8 31.3
135 370 195 260 306 335 210 110 495 135 210 235 495 30 18 28 8 31.3
378 218 360 520 38 10 41.3
155 430 236 290 336 392 242 140 521 155 145 265 456 30 20 38 10 41.3
175 420 212 320 376 398 248 150 552 175 167 293 516 35 20 38 10 41.3
465 255 423 577 42 12 45.3
Size   Output Shaft    Flange HP Oil Weight
LS S W * X LA LB LC LE Z1
50 40 17 5 * 3 130 110 160 4 M8 0.25 0.4 6.5
0.5
60 50 22 7 * 4 130 110 160 4 M8 0.25 0.6 9
0.5
70 60 28 7 * 4 130 110 160 4 M8 0.5 1.1 13
165 130 210 5 M10 1
80 65 32 10 * 4.5 165 130 200 4 M10 1 1.5 18
2
100 75 38 10 * 4.5 165 130 200 4 M10 2 3 42
215 180 250 5 M12 3
120 85 45 12 * 4.5 215 180 250 5 M12 3 5 66
5
135 95 55 15 * 5 215 180 250 5 M12 5 7.5 90
265 230 300 15 7.5
155 100 60 15 * 5 265 230 300 4.5 15 7.5 9.2 115
10
175 110 65 8 * 16 265 230 300 5 M12 10 10.5 155
300 250 350 6 19 15
