成大UMM50~135


成大UMM50~135


详细说明:


  产品介绍

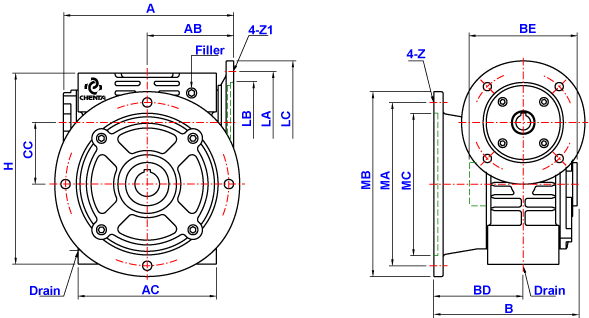

      尺寸


  • 50 ~ 135


      规格描述

  • CTU 万向型

  • 中空出力附出力法兰

  • 马达法兰

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60



    轴向




    规格

速比 : 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

Input-Bore

Output-Bore

单位:mm
Size A AB AC B BD BE CC H MA MB MC Z   Input Bore
U T V
50 174 97 115 151 81 110 50 150 150 180 130 11 11 4 12.8
14 5 16.3
60 177 97 127 154.5 96 117 60 177 150 180 130 11 11 4 12.8
14 5 16.3
70 213 118 154 180 115 130 70 205 215 250 180 15 14 5 16.3
215 120 19 6 21.8
80 235 130 175 177 105 144 80 232 215 250 180 15 19 6 21.8
24 8 27.3
100 273 140 224 232 144.5 175 100 310 265 300 230 15 24 8 27.3
275 142 28 8 31.3
120 339 180 264 245 145 200 120 370 300 350 250 19 28 8 31.3
135 370 195 310 290 175 230 135 425 350 400 300 19 28 8 31.3
393 218 38 10 41.5
Size  Output Bore    Flange HP Oil Weight
S W Y LA LB LC LE Z1
50 20 5 22.3 130 110 160 4 M8 0.25 0.26 9
0.5
60 25 7 28 130 110 160 4 M8 0.25 0.4 12
0.5
70 30 8 33.5 130 110 160 4 M8 0.5 0.7 18
165 130 200 M10 1
80 35 10 38.5 165 130 200 4 M10 1 1.15 24
2
100 40 12 43.5 165 130 200 5 M10 2 2.2 43
215 180 250 M12 3
120 45 12 48.5 215 180 250 5 M12 3 4.8 56
5
135 60 15 65 215 180 250 5 M12 5 6.3 79
16 265 230 300 15 7.5
