成大USS45~135


成大USS45~135

详细说明:
　

  产品介绍

      尺寸

　

  • 40 ~ 135

　
      规格描述
　

  • CTU 万向型

  • 出力实心

  • 入力实心

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

　
　

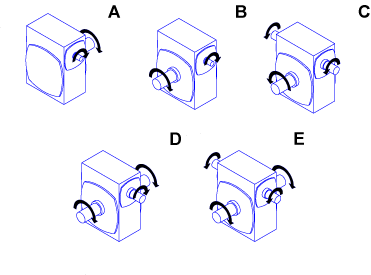

  　 轴向

　

    规格
速比: 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

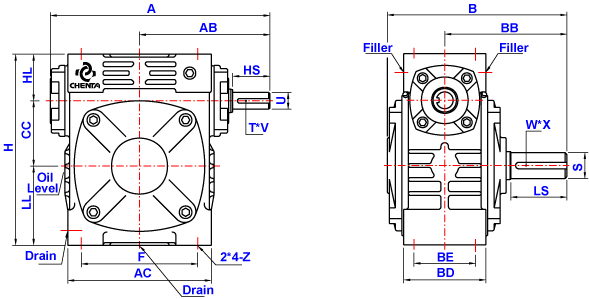

单位：mm
Size A AB AC B BB BD BE CC F H HL LL Z
40 157 96.5 102 126 84 68 54 40 80 127 34 53 5/16-18 UNC
50 181 107 115 147 95 68 50 50 90 150 35 65 5/16-18 UNC
60 204 124 127 168 110 78 54 60 100 177 42 75 3/8-16 UNC
70 234 140 154 196 130 88 66 70 125 205 50 85 3/8-16 UNC
80 265 160 175 216 140 97 75 80 145 232 60 92 3/8-16 UNC
100 325 192 224 262 170 116 91 100 187 310 80 130 1/2-13 UNC
120 389 230 264 291 190 136 100 120 232 370 95 155 5/8-11 UNC
135 435 260 310 320 210 154 111 135 264 425 105 185 5/8-11 UNC
Size   Input Shaft   Output Shaft Oil Weight
HS U T * V LS S W * X
40 28 12 4 * 2.5 35 16 5 * 3 0.18 5
50 30 12 4 * 2.5 40 17 5 * 3 0.26 6
60 40 15 5 * 3 50 22 7 * 4 0.4 8
70 40 18 5 * 3 60 28 7 * 4 0.7 14
80 50 22 7 * 4 65 32 10 * 4.5 1.15 19
100 50 25 7 * 4 75 38 10 * 4.5 2.2 36
120 65 30 7 * 4 85 45 12 * 4.5 4.8 48
135 75 35 10 * 4.5 95 55 15 * 5 6.3 70
