成大DLM60 ~ 70


成大DLM60 ~ 70


详细说明:


  产品介绍

      尺寸


  • 60 ~ 70


      规格描述

  • CTD 吹袋机专用

  • 出力轴心附长法兰

  • 入力马达直结

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60



    轴向




    规格

速比:1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

Input-Bore

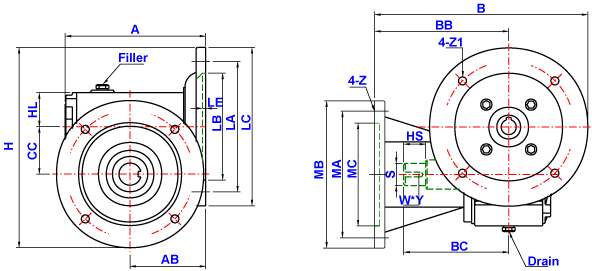

单位:mm
Size A AB B BB BC CC H HL MA MB MC Z   Input Bore
U T V
60 170 88 296 216 162 60 232.5 42 160 185 130 15 14 5 16
178 95.5 316 252.5 19 6 21.8
60 170 88 253 173 162 60 232.5 42 160 185 130 15 14 5 16
178 95.5 273 252.5 19 6 21.8
70 213 105 339 239 185 70 262.5 52 165 185 140 14 24 8 27.3
Size   Output Shaft    Flange HP Oil Weight
HS S W * V LA LB LC LE Z1
60 35 28 7 * 4 130 110 160 4 M8 0.5 0.4 12
165 130 200 M10 1
60 35 28 7 * 4 130 110 160 4 M8 0.5 0.4 12
162 130 200 M10 1
70 35 28 7 * 4 165 130 200 5 M10 2 0.7 18
