成大CHS50~135


成大CHS50~135

详细说明:
　

  产品介绍

      尺寸

　

  • 50 ~ 135

　
      规格描述
　

  • CTC 入力向上

  • 出力中空

  • 入力实心

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

　
　
  　 轴向

　
　
  　 规格

速比： 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

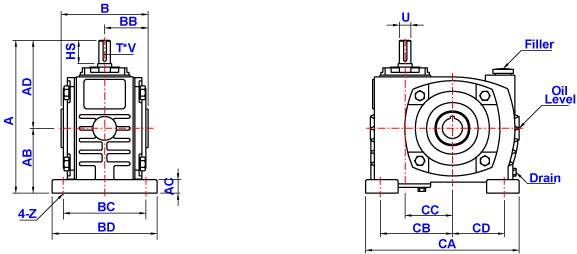

Input-Bore

单位：mm
Size A AB AC AD B BB BC BD CA CB CC CD Z
50 177 70 15 107 110 55 100 125 161 77 50 53 11
60 214 90 20 124 117 58.5 105 136 205 98 60 67 11
70 250 110 20 140 130 65 120 155 196 100 70 55 15
80 265 105 20 160 144 72 125 160 264 125 80 90 15
100 327 135 25 192 175 87.5 170 205 320 157 100 115 15
120 385 155 30 230 200 100 180 230 352 170 120 120 18
135 520 170 30 350 230 115 200 250 390 200 135 130 18
Size   Input Shaft   Output Bore Oil Weight
HS U T * V S W Y
50 30 12 4*2.5 20 5 22.3 0.3 7
60 40 15 5*3.0 25 7 28 0.5 11
70 40 18 5*3.0 30 8 33.3 1 14
80 50 22 7*4.0 35 10 38.5 1.2 19
100 50 25 7*4.0 40 12 43.5 2.8 36
120 65 30 7*4.0 45 12 48.5 4 53
135 75 35 10*4.5 60 15 65 5.5 65
