成大CSM50 ~ 135


成大CSM50 ~ 135


详细说明:


  产品介绍

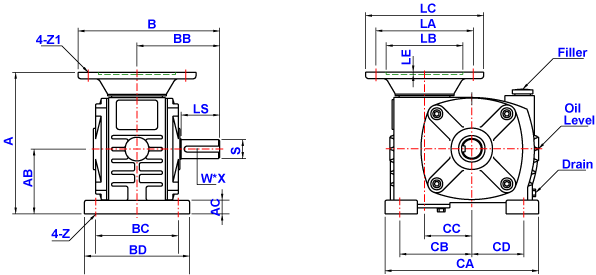

      尺寸


  • 50 ~ 135


      规格描述

  • CTC 入力向上

  • 出力实心

  • 马达直结

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

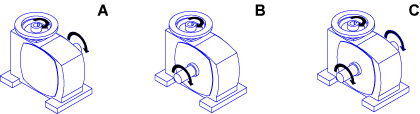

    轴向




    规格

速比: 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

Input-Bore

单位:mm
Size A AB AC B BB BC BD CA CB CC CD Z   Input Bore
U T V
50 162 70 15 175 95 100 125 161 77 50 53 11 11 4 12.8
14 5 16.3
60 187 90 20 190 110 105 136 205 98 60 67 11 11 4 12.8
14 5 16.3
70 228 110 20 210 130 120 155 196 100 70 55 15 14 5 16.3
230 240 19 6 21.8
80 235 105 20 240 140 125 160 264 125 80 90 15 19 6 21.8
24 8 27.3
100 277 135 25 270 170 170 205 320 157 100 115 15 24 8 27.3
279 295 28 31.3
120 335 155 30 315 190 180 230 352 170 120 120 18 28 8 31.3
135 365 170 30 335 210 200 250 390 200 135 130 18 28 8 31.3
388 360 38 10 41.5
Size  Output Shaft    Flange HP Oil Weight
LS S W * X LA LB LC LE Z1
50 40 17 5 * 3 130 110 160 4 M8 1/4 0.3 9
1/2
60 50 22 7 * 4 130 110 160 4 M8 1/4 0.5 13
1/2
70 60 28 7 * 4 130 110 160 4 M8 1/2 1 16
165 130 200 5 M10 1
80 65 32 10 * 4.5 165 130 200 5 M10 1 1.2 23
2
100 75 38 10 * 4.5 165 130 200 5 M10 2 2.8 40
215 180 250 M12 3
120 85 45 12 * 4.5 215 180 250 5 M12 3 4 58
5
135 95 55 12 * 4.5 215 180 250 5 M12 5 5.5 70
265 230 300 15 7.5
