成大CHM50 ~ 135


成大CHM50 ~ 135

详细说明:
　

  产品介绍

      尺寸

　

  • 50 ~ 135

　
      规格描述
　

  • CTC 入力向上

  • 出力中空

  • 马达直结

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

　
　
  　 轴向

　
　


速比： 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

Input-Bore

Output-Bore
单位：mm

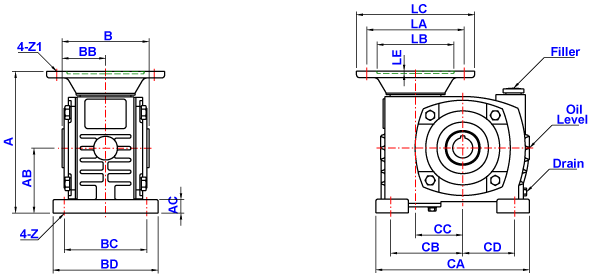

Size A AB AC B BB BC BD CA CB CC CD Z   Input Bore
U T V
50 162 70 15 110 55 100 125 161 77 50 53 11 11 4 12.8
14 5 16.3
60 187 90 20 117 58.5 105 136 205 98 60 67 10 11 4 12.8
14 5 16.3
70 228 110 20 130 65 120 155 196 100 70 55 15 14 5 16.3
230 19 6 21.8
80 235 105 20 144 72 125 160 264 125 80 90 15 19 6 21.8
24 8 27.3
100 277 135 25 175 87.5 170 205 320 157 100 115 15 24 8 27.3
279 28 31.3
120 310 155 30 200 100 180 230 352 170 120 120 18 28 8 31.3
135 365 170 30 230 115 200 250 390 200 135 130 18 28 8 31.3
388 30 10 41.5
Size   Output Bore    Flange HP Oil Weight
S W Y LA LB LC LE Z1
50 20 5 22.3 130 110 160 4 M8 0.25 0.3 9
0.5
60 25 7 28 130 110 160 4 M8 1/4 0.5 13
1/2
70 30 8 33.3 130 110 160 4 M8 1/2 1 16
165 130 200 5 M10 1
80 35 10 38.5 165 130 200 5 M10 1 1.2 23
2
100 40 12 43.5 165 130 200 M10 2 2.8 40
215 180 250 5 M12 3
120 45 12 48.5 215 180 250 5 M12 3 4 58
5
135 60 15 65 215 180 250 5 M12 5 5.5 70
265 230 300 15 7.5
