成大BSS155~225


成大BSS155~225

详细说明:
　

  产品介绍

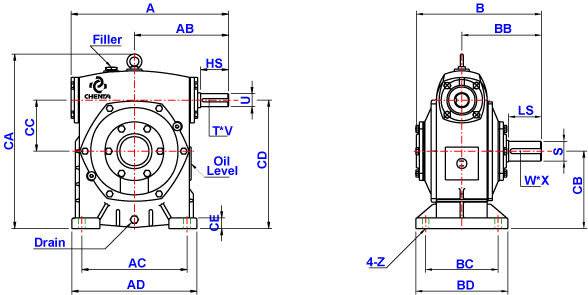

      尺寸

　
　
* 若要选择其它尺寸,  请点选上方的超链接
      规格描述
　

  • CTB 入力在上

  • 出力实心

  • 入力实心

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

　
　

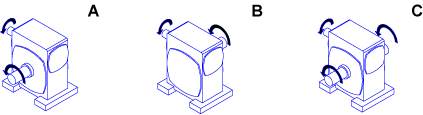

  　 轴向

　
　
  　 规格
　
速比 : 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60
单位：mm
Size A AB AC AD B BB BC BD CA CB CC CD CE Z
155 479 286 320 380 381 242 220 280 536 235 155 390 32 20
175 517 308 350 410 381 248 250 310 587 260 175 435 35 20
200 697 357 350 420 479 305 280 350 650 290 200 490 35 22
225 709 361 340 456 495 345 240 330 656 320 225 545 40 26.5
Size   Input Shaft  Output Shaft Oil Weight
HS U T * V LS S W * X
155 85 40 10 * 4.5 100 60 15 * 5 7.4 115
175 85 45 12 * 4.5 110 65 18 * 6  11.5 160
200 95 50 12 * 4.5 120 70 20 * 7 15 235
225 95 55 15 * 5 140 80 20 * 7 21 375
