成大BSS50~135


成大BSS50~135

详细说明:
　

  产品介绍

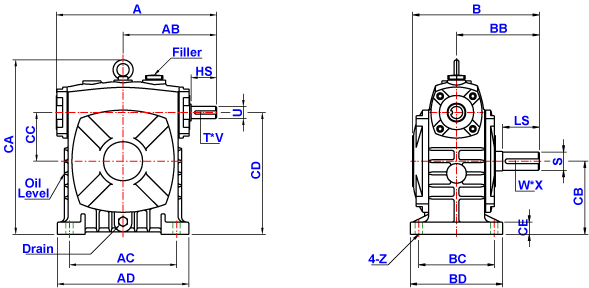

      尺寸

　
　
* 若要选择其它尺寸,  请点选上方的超链接
      规格描述
　

  • CTB 入力在上

  • 出力实心

  • 入力实心

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

　
　

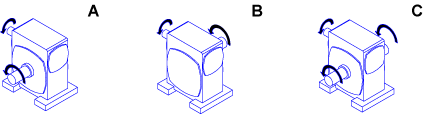

  　 轴向

　
　
  　 规格
　
速比： 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60
单位：mm
Size Ratio A AB AC AD B BB BC BD CA CB CC CD CE Z
50 1/10 181 107 110 140 147 95 95 120 175 80 50 130 15 11
60 1/15 204 124 120 150 168 110 105 130 200 90 60 150 18 11
70 1/20 235 140 150 190 196 130 115 150 235 105 70 175 20 15
80 1/30 265 160 180 220 216 140 135 170 260 120 80 200 20 15
100 1/40 328 192 220 270 262 170 155 190 359 150 100 250 25 15
120 1/50 389 230 260 320 288 190 180 230 425 180 120 300 30 18
135 1/60 435 260 290 350 320 210 200 250 478 215 135 350 30 18
Size  Input Shaft  Output Shaft Oil Weight
HS U T*V LS S W*X
50 30 12 4 * 2.5 40 17 5 * 3 0.4 6.5
60 40 15 5 * 3 50 22 7 * 4 0.5 8.5
70 40 18 5 * 3 60 28 7 * 4 0.8 14
80 50 22 7 * 4 65 32 10 * 4.5 1.2 19
100 50 25 7 * 4 75 38 10 * 4.5 2.2 38
120 65 30 7 * 4 85 45 12 * 4.5 4.2 64
135 75 35 10 * 4.5 95 55 15 * 5 6 85
