成大BSM155~175


成大BSM155~175

详细说明:
　

  产品介绍

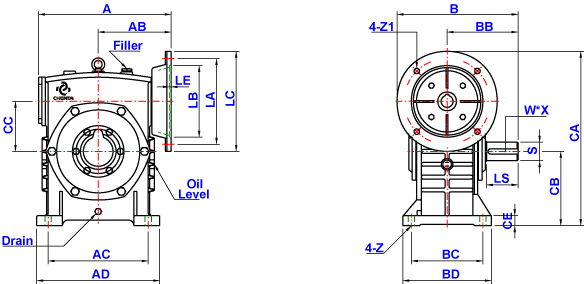

      尺寸

　
　
* 若要选择其它尺寸,  请点选上方的超链接
      规格描述
　

  • CTB 入力在上

  • 出力实心

  • 马达直结

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

　
　

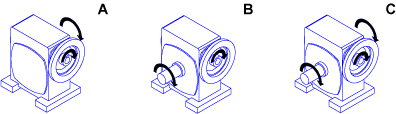

  　 轴向

　
　
  　 规格

速比： 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

Input-Bore

单位：mm
Size A AB AC AD B BB BC BD CA CB CC CE Z   Input Bore
U T V
155 430 236 320 380 392 242 220 280 540 235 155 32 20 38 10 41.3
175 420 212 350 410 398 248 250 310 585 260 175 35 20 38 10 41.3
465 255 423 610 42 12 45.3
Size   Output Shaft    Flange HP Oil Weight
LS S W * X LA LB LC LE Z1
155 100 60 15 * 5 265 230 300 4.5 15 7.5 11.5 116
10
175 110 65 18*6 265 230 300 5 M12 10 7.4 162
300 250 350 6 19 15
