成大ASF50/80 ~ 80/135


成大ASF50/80 ~ 80/135

详细说明:
　

  产品介绍

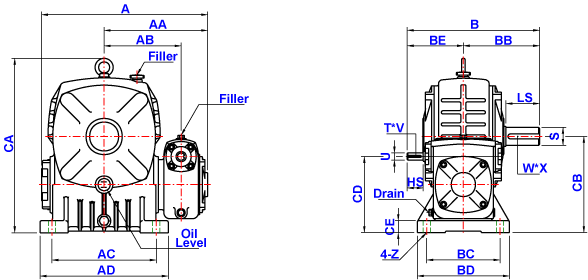

      尺寸

　
　
* 若要选择其它尺寸,  请点选上方的超链接
      规格描述
　

  • CTA 入力在下

  • 出力实心

  • 双段

  • 速比范围 1:100 ~ 1:3600

　
　

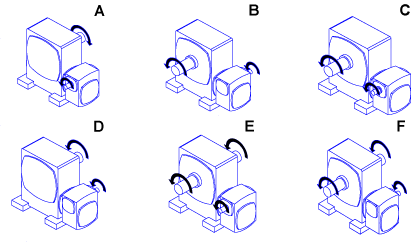

  　 轴向

　
　
  　 规格
　
速比：1/100 ～ 1/3600
单位：mm
Size A AA AB AC AD B BB BC BD BE CA CB CD CE Z
50/80 286 184 132 180 220 247 140 135 170 107 278 160 130 23 15
60/100 352 219 161 220 270 294 170 155 190 124 372 200 160 25 15
70/120 417 258 192 260 320 330 190 180 230 140 430 240 190 30 18
80/135 463 287 211 290 350 370 210 200 250 160 491 270 215 30 18
Size  Input Shaft  Output Shaft Oil Weight
HS U T * V LS S W * X
50/80 30 12 4 * 2.5 65 32 10 * 4.5 1.2 23.8
60/100 40 15 5 * 3 75 38 10 * 4.5 2.2 46.6
70/120 40 18 5 * 3 85 45 12 * 4.5 3.2 73.5
80/135 50 22 7 * 4 95 55 15 * 5 4.3 97.7
