成大ASF100/155 ~ 155/250


成大ASF100/155 ~ 155/250

详细说明:
　

  产品介绍

      尺寸

　
　
* 若要选择其它尺寸,  请点选上方的超链接
      规格描述
　

  • CTA 入力在下

  • 出力实心

  • 双段

  • 速比范围 1:100 ~ 1:3600

　
　

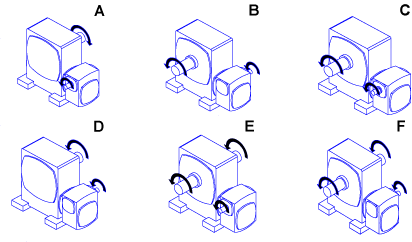

  　 轴向

　
　
  　 规格
　
速比：1/100 ～ 1/3600

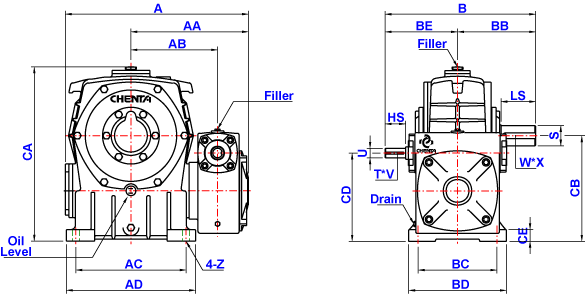

单位：mm
Size A AA AB AC AD B BB BC BD BE CA CB CD CE Z
100/155 540 340 257 320 385 434 242 220 280 192 487 290 235 30 20
120/175 585 376 275 350 410 478 248 250 310 230 553 335 280 37 24
120/200 660 414 312.5 350 420 535 305 280 350 230 637 390 310 30 22
135/225 672 425 315 390 470 605 345 330 410 260 680 415 325 35 27
155/250 750 483 365 440 520 646 360 380 440 286 742 450 355 40 27
Size   Input Shaft  Output Shaft Oil Weight
HS U T * V LS S W * X
100/155 50 25 7 * 4 100 60 15 * 5 6.1 135.5
120/175 65 30 7 * 4 110 65 18 * 6 9.2 195.8
120/200 65 30 7 * 4 125 70 20 * 7 14.7 258
135/225 75 35 10 * 4.5 140 80 20 * 7 17.2 367
155/250 85 40 10 * 4.5 145 90 24 * 8 22 428
