成大ASM


成大ASM

详细说明:
　
产品介绍

      尺寸

　

  • 50 ~ 135

　
      规格描述
　

  • CTA 入力在下

  • 出力实心

  • 马达直结

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

　
　

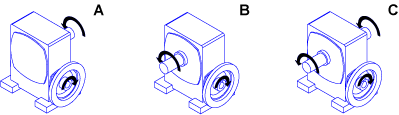

　 轴向

　
　
　 规格



速比：1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

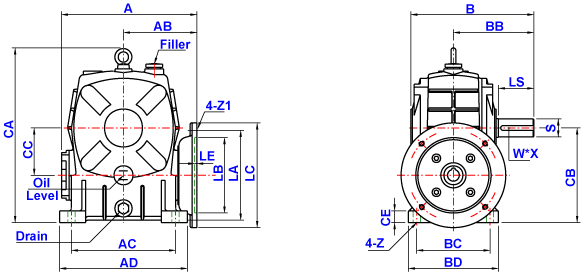

Input-Bore

单位：mm
Size A AB AC AD B BB BC BD CA CB CC CE Z   Input Bore
U T V
50 214 140 110 140 175 95 95 120 210 100 50 18 11 11 4 12.8
14 5 16
60 177 97 120 150 190 110 105 130 230 120 60 20 11 11 4 12.8
14 5 16
70 213 118 150 190 210 130 115 150 255 140 70 22 15 14 5 16
215 120 230 275 19 6 21.8
80 234 130 180 220 240 140 135 170 300 160 80 20 15 19 6 21.8
24 8 27.3
100 273 140 220 270 270 170 155 190 350 200 100 25 15 24 8 27.3
278 142 295 375 28 31.3
120 339 180 260 320 315 190 180 230 425 240 120 30 18 28 8 31.3
135 370 195 290 350 335 210 200 250 475 270 135 30 18 28 8 31.3
390 218 360 500 38 10 41.3
Size   Output Shaft    Flange HP Oil Weight
LS S W * X LA LB LC LE Z1
50 40 17 5 * 3 130 110 160 4 M8 1/4 0.22 7
1/2
60 50 22 7 * 4 130 110 160 4 M8 1/4 0.32 10
1/2
70 60 28 7 * 4 130 110 160 4 M8 1/2 0.55 15
165 130 200 5 M10 1
80 65 32 10 * 4.5 165 130 200 4 M10 1 0.77 20
2
100 75 38 10 * 4.5 165 130 200 5 M10 2 1.53 39
215 180 250 M12 3
120 85 45 12 * 4.5 215 180 250 5 M10 3 2.4 65
5
135 95 55 15 * 5 215 180 250 5 M12 5 3.25 85
265 230 300 15 7.5
