CHM　臥式入力法蘭高速比齒輪減速機


CHM　臥式入力法蘭高速比齒輪減速機

详细说明:

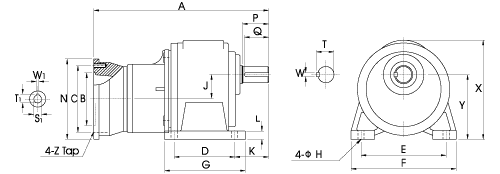

尺寸表

CHM　臥式入力法蘭高速比齒輪減速機

　

　

　
入力孔尺寸
馬力 入力孔 鍵槽
S1 F7 W1 T1
1/4 HP ∮11 4 12.8
1/2 HP ∮14 5 16.3
1 HP ∮19 6 21.8
出力軸尺寸
出力軸
鍵槽
鍵
Sh6
P
W
T
Q
SPEC’
∮32
 55
10
 35.5 50 10*8*50
∮40 65 10 43.5 60 10*8*60
∮50
80
 14 54 75 14*9*75
　
　

單位(mm)
馬力
減速比
型番(S)
A
B
C
D
E
F
G
H
 I
J
K
L
N
X
Y
Z
200W
1/4HP
250-1800
 32 335 110 130 130 170 215 165 13 55 47.5 70 21 160 216 138.5 M8
400W
1/2HP
250-1800 40 410 110 130 150 210 265
205
15
 55 59 85 23 160 250 160 M8
750W
1HP
 250-1800 50 490 130 165 170 265 335 230 18 82 74 120 30 200 306 200 M10
備註： 配合IEC馬達為主。
