CHM　臥式入力法蘭齒輪減速機


CHM　臥式入力法蘭齒輪減速機

详细说明:

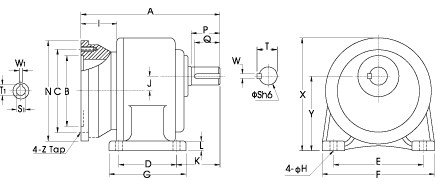

尺寸表

CHM　臥式入力法蘭齒輪減速機

　

　

　

　
入力孔尺寸
馬力 入力孔 鍵槽
S1 F7 W1 T1
1/4 HP ∮11 4 12.8
1/2 HP ∮14 5 16.3
1 HP ∮19 6 21.8
2 HP ∮24 8 27.3
3 HP ∮28 8 31.3
5 HP ∮28 8 31.3
出力軸尺寸
出力軸
鍵槽
鍵
Sh6
P
W
T
Q
SPEC’
∮18
 30 5 20.2 27 5*5*27
∮22 40 7 25 35
7*7*35
∮28
 45 7 31.1 40 7*7*40
∮32
 55
10
 35.5 50 10*8*50
∮40 65 10 43.5 60 10*8*60
∮50
80
 14 54 75 14*9*75
單位(mm)
馬力
減速比
型番(S)
A
B
C
D
E
F
G
H
 I
J
K
L
N
X
Y
Z
200W
1/4HP
3-10
18
 160 110 130 40
110
135
65
9
 55
16
50
10.5
 160
138
88.5
 M8
15-90
22
 195 110 130 65
130
158
90
11
 55
17.5
60
13
 160
152
97.5
 M8
100-170
28
 225 110 130
90
140
178
120
11
 55
23.1
70.5
17
 160
178
116
 M8
400W
1/2HP
3-10
22
 195 110 130 65
130
158
90
11
 55
17.5
60
13
 160 152
97.5
 M8
15-90
28
 225 110 130
90
140
178
120
11
 55
23
68
17
 160
178
116
 M8
100-200
32
 255 110 130 130 170
215
165
13
 55
30
70
21
 160
216
138.5
 M8
750W
1HP
3-25
28
 250 130 165 90
140
178
120
11
 82 23
68
17
 200
178
116
 M10
30-120
32
 285 130 165 130
170
215
165
13
 82
30
70
21
 200 216
138.5
 M10
125-200
40
 330 130 165
150
210
265
205
15
 82
36
83
23
 200
250
160
 M10
1500W
2HP
3-30
32
 285 130 165 130
170
215
165
13
 82
30
70
21
 200
216
138.5
 M10
40-100
40
 330 130 165 150
210
265
205
15
 82
36
85
23
 200
250
160
 M10
105-120
50
 385 130 165
170
265
335
230
18
 82
51
120
30
 200
306
200
 M10
2200W
3HP
3-40
40
 355 180 215
150
210
265
205
15
 105
36
83
23
 250 250
160
 M14
45-100
50
 410 180 215
170
265
335
230
18
 105
51
120
30
 250
306
200
 M14
3700W
5HP
3-10
40
 355 180 215
150
210
265
205
15
 105
36
85
23
 250 250
160
 M14
15-60
50
 410 180 215
170
265
335
230
18
 105 51
121
30
 250
306
200
 M14

備註：

配合IEC馬達為主。
