CHD　臥式雙軸齒輪減速機


CHD　臥式雙軸齒輪減速機

详细说明:

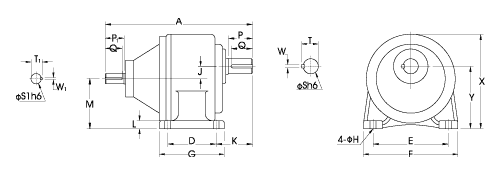

尺寸表

CHD　臥式雙軸齒輪減速機

　

　

　




　
入力軸尺寸
入力軸 鍵槽 鍵
KW S1h6 P1 W1 T1 Q1 SPEC’
0.1/0.2 14 25 5 16.2 22 5*5*22
0.4 16 30 5 18.2 27 5*5*27
0.75 19 40 6 21.7 35 6*6*35
1.5 24 50 8 27.1 45 8*7*45
2.2 28 55 8 31.1 50 8*7*50
3.7 28 55 8 31.1 50 8*7*50
出力軸尺寸
出力軸
鍵槽
鍵
Sh6
P
W
T
Q
SPEC’
∮18
 30 5 20.2 27 5*5*27
∮22 40 7 25 35
7*7*35
∮28
 45 7 31.1 40 7*7*40
∮32
 55
10
 35.5 50 10*8*50
∮40 65 10 43.5 60 10*8*60
∮50
80
 14 54 75 14*9*75
單位(mm)
馬力
減速比
型番(S)
A
D
E
F
G
H
J
K
L
M
X
Y
100W
1/8HP		 3-50 18 160 40 110 135 65 9 16 50 10.5 72.5 138 88.5
60-160 22 200 65 130 158 90 11 17.5 60 13 80 152 97.5
200W
1/4HP
3-10
18
 165 40
110
135
65
9
16
50
10.5
 72.5
138
88.5
15-90
22
 195 65
130
158
90
11
17.5
60
13
 80
152
97.5
100-170
28
 255 90
140
178
120
11
23
68
17
 93
178
116
400W
1/2HP
3-10
22
 235 65
130
158
90
11
17.5
60
13
 80 152
97.5
15-90
28
 265
90
140
178
120
11
23
68
17
 93
178
116
100-200
32
 300 130 170
215
165
13
30
70
21
 108.5
216
138.5
750W
1HP
3-25
28
 275 90
140
178
120
11
 23
68
17
 93
178
116
30-120
32
 310 130
170
215
165
13
30
70
21
 108.5 216
138.5
125-200
40
 365 150
210
265
205
15
36
85
23
 124
245
160
1500W
2HP
3-30
32
 320 130
170
215
165
13
30
70
21
 108.5
216
138.5
40-100
40
 373 150
210
265
205
15
36
83
23
 124
250
160
105-120
50
 440
170
265
335
230
18
51
120
30
 149
306
200
2200W
3HP
3-40
40
 390
150
210
265
205
15
36
85
23
 124 250
160
45-100
50
 450
170
265
335
230
18
51
120
30
 149
306
200
3700W
5HP
3-10
40
 390
150
210
265
205
15
36
83
23
 124 250
160
15-60
 50 450 170 265 335
230
18
 51
120
30
 149
306
200
