CHW..S(CHW…SB)臥式附三相鑄鐵(剎車)馬達重型減速機


CHW..S(CHW…SB)臥式附三相鑄鐵(剎車)馬達重型減速機


详细说明:

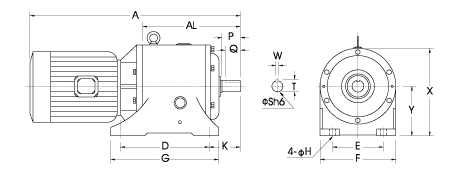

尺寸表

CHW..S(CHW…SB) 臥式附三相鑄鐵(剎車)馬達重型減速機








出力軸尺寸
出力軸
鍵槽
Sh6
P
W
T
Q
SPEC’
25
45 7 28 40 7*7*40
30
55 7 33 50
7*7*50
35
60 10 38.5 55
10*8*55
40
65
10
43.5 60
10*8*60
∮45
70 12 48.5 65 12*8*70
∮50
80
12
53.5
75
12*8*80
55 85 15 60 80 15*10*85
65 95 18 71 90 18*12*95
75 100 20 81 95 20*13*100
90 115 24 98 110 24*16*115
100 130 28 109 125 28*18*130
115 150 28 124 145 28*18*150
125 180 32 135 175 32*20*175
單位(mm)
減速比
馬力
型番(S)
A
AL
D
E
F
G
H
K
L
M
X
Y
Z
4P 6P
1/5
~
1/20
1/4

25
283 183 150 140 180 180 11 65 18 144 195 110 123
1/2 1/4 25 415 183 150 140 180 180 11 65 18 162 195 110 133
1
1/2 30 488 221 180 150 210 210 11 75 20 177 219 120 144
2 1 35 553 242 200 170 230 230 13 80 21 200 238 130 157
3 2 40 616 273 230 200 265 265 13 87.5 22 219 264 140 180
5
3 45 645 296 250 220 285 285 15 92.5 24 235 293 160 189
7.5 5 50 742 334 280 250 320 320 15 105 26 273 325 180 224
10 7.5 55 823 376 320 290 370 370 18 115 27 273 385 213 224
15
10 65 942 415 350 320 410 410 18 130 30 334 430 240 263
20 15 75 1014 443 370 340 440 440 21 140 32 334 470 265 263
30 20 90 1112 496 420 390 490 490 21 155 36 382 520 290 305
40
30 100 1272 545 460 420 540 540 24 175 42 382 580 325 305
50 40 115 1338 605 510 470 600 600 24 200 42 420 645 360 341
1/21
~
1/30
1/4   25 383 183 150 140 180 180 11 65 18 144 195 110 123
1/2 1/4 25 415 183 150 140 180 180 11 65 18 162 195 110 133
1 1/2 35 509 242 200 170 230 230 13 80 21 177 238 130 144
2 1 40 591 280 230 200 265 265 13 87.5 22 200 264 140 157
3 2 45 639 296 250 220 285 285 15 92.5 24 219 293 160 180
5 3 50 700 342 280 250 320 320 15 105 26 235 325 180 189
7.5 5 55 784 376 320 290 370 370 185 115 27 273 385 213 224
10 7.5 65 871 424 350 , , 320 410 410 18 130 30 373 430 240 224
15 10 75 970 443 370 340 440 440 21 140 32 334 470 265 263
20 15 90 1077 506 420 390 490 490 21 155 36 334 520 290 363
30 20 100 1161 545 460 420 540 540 24 175 42 382 580 325 305
40 30 115 1344 617 510 470 600 600 24 200 42 382 645 360 305
50 40 125 1418 685 580 550 680 680 28 235 42 420 720 405 341
1/40
~
1/60
1/4
  25 397 197 150 140 180 180 11 65 18 144 195 110 123
1/2 1/4 25 429 197 150 140 180 180 11 65 18 162 195 110 133
1 1/2 35 529 262 200 170 230 230 13 80 21 177 238 130 144
2 1 40 606 295 230 200 265 265 13 87.5 22 200 264 140 157
3 2 45 663 320 250 220 285 285 15 92.5 24 219 293 160 180
5 3 50 718 360 280 250 320 320 15 105 26 235 325 180 189
7.5 5 55 812 404 320 290 370 370 18 115 27 273 385 213 224
10 7.5 65 892 445 350 320 410 410 18 130 30 373 430 240 224
15 10 75 1002 475 370 340 440 440 21 140 32 334 470 265 263
20 15 90 1101 530 420 390 490 490 21 155 36 334 520 290 363
30 20 100 1201 585 460 420 540 540 24 175 42 382 580 325 305
40 30 115 1382 655 510 470 600 600 24 200 42 382 645 360 305
50 40 125 1478 745 580 550 680 680 28 235 42 420 720 405 341
