CB-15


CB-15

详细说明:

电机性能参数

型号 电压 功率 负载参数 电刷寿命 电机重量
转速 力矩 电流
V W RPM Kg.cm A H Kg
CB-15SP
CB-15SGN(U)		 12 200 1800 10.80 14 2000
24 200 1800 10.80 3.7 2000
90 200 1800 10.80 1.85 2000
CB-15SP
CB-15SGN(U)		 12 300 3200 9.11 21 2000
24 300 3200 9.11 5.6 2000
90 300 3200 9.11 2.8 2000

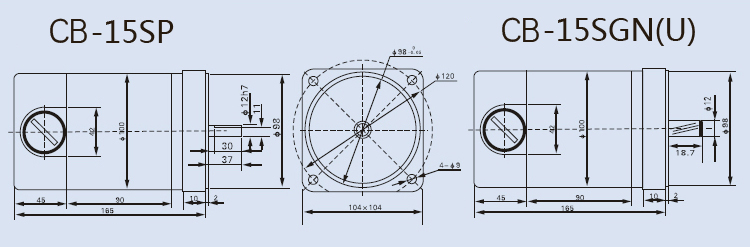

电机外型尺寸

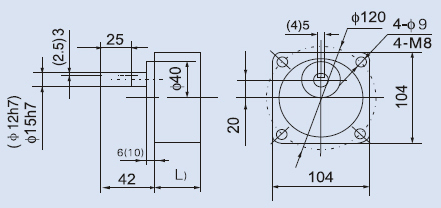

齿轮箱外型尺寸

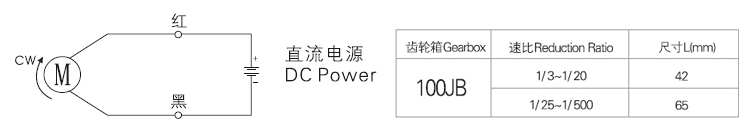

电机接线图


齿轮箱允许力矩
型号 转速 减速比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60
CB-15SGN rpm 输出轴转速 r/min 600 500 360 300 240 200 180 144 120 100 90 7.20 60 50 45 36 30
1800 允许力矩 N.m 2.57 3.08 4.28 5.14 6.43 7.71 8.572 10.71 12.85 15.43 17.14 19.31 23.2 27.81 30.90 37.08 44.1
kgf.cm 26.24 31.50 43.7 52.50 65.6 78.73 87.50 109.3 131.2 157.46 175 197.1 236 283 315 378 450
CB-15SGN rpm 输出轴转速 r/min 1067 888 640 533 426 355 320 256 213 178 160 128 106 88.80 80 64 53
3200 允许力矩 N.m 2.17 2.60 3.62 4.34 5.43 6.51 7.23 9.04 10.85 13.02 14.46 16.28 19.55 23.46 26.06 32.57 39.2
kgf.cm 22.13 26.56 39.89 44.27 55.3 66.41 73.79 92.23 110.7 132.8 14.75 166.2 199.0 239.4 266 332.5 400

型号 转速 减速比 75 90 100 120 150 180 200 250 300 360 400 500
CB-15SGN rpm 输出轴转速 r/min 24 20 18 15 12 10 9 7.2 6 5 4.5 3.6
1800 允许力矩 N.m 44.1 44.1 44.1 44.1 44.1 44.1 44.1 44.1 44.1 44.1 44.1 44.1
kgf.cm 450 450 450 450 450 450 450 450 450 450 450 450
CB-15SGN rpm 输出轴转速 r/min 42.6 35.50 32 26.6 21.30 17.7 160 12.8 10.6 8.9 80 64
3200 允许力矩 N.m 44.1 44.1 44.1 44.1 44.1 44.1 44.1 44.1 44.1 44.1 44.1 44.1
kgf.cm 450 450 450 450 450 450 450 450 450 450 450 450
