CB-12


CB-12

详细说明:

电机性能参数

型号 电压 功率 负载参数 电刷寿命 电机重量
转速 力矩 电流
V W RPM Kg.cm A H Kg
CB-12SP
CB-12SGN(U)		 12 100 1800 7.00 13.8 2000
24 100 1800 7.00 7.0 2000
90 100 1800 7.00 1.85 2000
180 100 1800 7.00 0.92 2000
CB-12SP
CB-12SGN(U)		 12 200 3200 6.40 27.6 2000
24 200 3200 6.40 13.8 2000
90 200 3200 6.40 3.7 2000
180 200 3200 6.40 1.65 2000

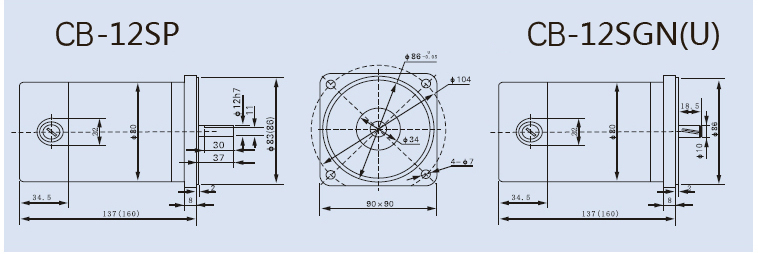

电机外型尺寸


齿轮箱外型尺寸

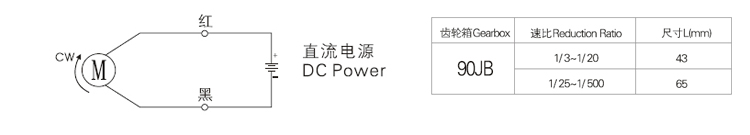

电机接线图

齿轮箱允许力矩
型号 转速 减速比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60
CB-12SGN rpm 输出轴转速 r/min 600 500 360 300 240 200 180 144 120 100 90 7.20 60 50 45 36 30
1800 允许力矩 N.m 1.667 2.00 2.778 3.333 4.166 5.00 5.55 6.945 8.33 10.50 11.11 12.51 15.02 19.02 20.03 24.50 24.50
kgf.cm 17.01 20.41 28.35 34.02 42.52 51.03 56.70 70.875 85.05 102.06 113.40 127.7 153.3 183.96 204.4 250 250
CB-12SGN rpm 输出轴转速 r/min 1067 888 640 533 426 355 320 256 213 178 160 128 106 88.80 80 64 53
3200 允许力矩 N.m 1.524 1.828 2.54 3.05 3.81 4.572 5.08 6.35 7.62 9.14 40.16 11.44 13.73 16.48 18.31 22.89 24.50
kgf.cm 15.55 18.66 25.92 31.10 38.88 46.656 51.84 64.80 77.76 93.31 103.68 116.80 140.16 168.19 186.385 233.60 250

型号 转速 减速比 75 90 100 120 150 180 200 250 300 360 400 500
CB-12SGN rpm 输出轴转速 r/min 24 20 18 15 12 10 9 7.5 6 5 4.5 3.6
1800 允许力矩 N.m 24.50 24.50 24.50 24.50 24.50 24.50 24.50 24.50 24.50 24.50 24.50 24.50
kgf.cm 250 250 250 250 250 250 250 250 250 250 250 250
CB-12SGN rpm 输出轴转速 r/min 42.6 35.50 32 26.60 21.30 17.70 16.16 12.80 10.60 8.90 80 64
3200 允许力矩 N.m 24.50 24.50 24.50 24.50 24.50 24.50 24.50 24.50 24.50 24.50 24.50 24.50
kgf.cm 250 250 250 250 250 250 250 250 250 250 250 250
