CB-05


CB-05

详细说明:

电机性能参数

型号 电压 功率 负载参数 电刷寿命 电机重量
转速 力矩 电流
V W RPM Kg.cm A H Kg
CB-05SP
CB-05SGN(U)		 12 10 1800 0.54 1.45 2000
24 10 1800 0.54 2.25 2000
CB-05SP
CB-05SGN(U)		 12 15 3200 0.81 2.1 2000
24 15 3200 0.81 1.05 2000

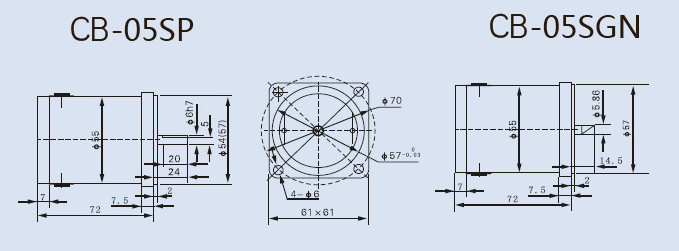

电机外型尺寸

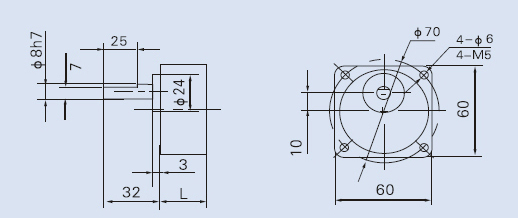

齿轮箱外型尺寸

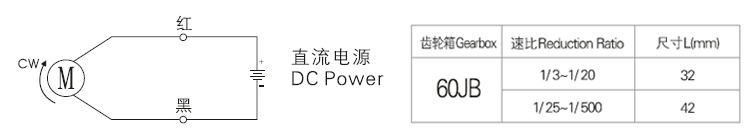

电机接线图

齿轮箱允许力矩

型号 转速 减速比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60
CB-05SGN rpm 输出轴转速 r/min 600 500 360 300 240 200 180 144 120 100 90 7.20 6 5 4.5 3.6 3.0
1800 允许力矩 N.m 0.128 0.154 2.146 0.257 0.321 0.386 0.428 0.536 0.643 0.771 0.857 0.965 1.159 1.386 1.545 1.93 2.317
kgf.cm 1.31 1.57 2.19 2.62 3.28 3.93 4.37 5.47 6.56 7.87 8.75 9.85 11.83 14.15 15.77 19.71 23.65
CB-05SGN rpm 输出轴转速 r/min 1067 888.8 640 533.3 426 355.5 320 256 213 177.77 160 128 106 88.88 80 64 53.33
3200 允许力矩 N.m 0.193 0.231 0.321 0.385 0.482 0.578 0.643 0.803 0.964 1.156 1.287 1.448 1.737 2.085 2.318 2.45 2.45
kgf.cm 1.97 2.36 3.28 3.93 4.92 5.90 6.56 8.20 9.84 11.80 13.13 14.78 17.73 21.28 23.65 25 25

型号 转速 减速比 75 90 100 120 150 180 200 250 300
CB-05SGN rpm 输出轴转速 r/min 24 20 18 15 12 10 9 7.2 6
1800 允许力矩 N.m 2.45 2.45 2.45 2.45 2.45 2.45 2.45 2.45 2.45
kgf.cm 25 25 25 25 25 25 25 25 25
CB-05SGN rpm 输出轴转速 r/min 42.66 35.55 32 26.66 21.33 17.77 160 12.80 10.66
3200 允许力矩 N.m 2.45 2.45 2.45 2.45 2.45 2.45 2.45 2.45 2.45
kgf.cm 25 25 25 25 25 25 25 25 25
