IndraDrive Fc


IndraDrive Fc

详细说明:
优点：
  • 无传感器的电源矢量调节
  • 线性 U/f 特征曲线
  • 输出频率从 0 赫兹到 400 赫兹
  • 过载能力：在 5 秒的情况下为 200%；在 60 秒的情况下为 150%
  • 无级可调脉冲频率从 3 千赫兹到 16 千赫兹

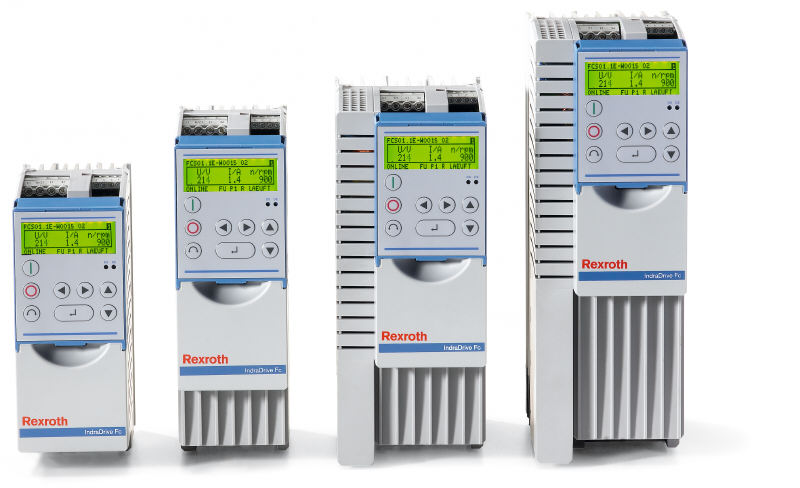

力士乐 IndraDrive Fc是一套用于开环应用的新的功率强大的变流器系列。4台标准的变流器可提供范围为0.25千瓦到7.5千瓦的功率。IndraDrive Fc系统以其强大的功能、简便的安装、调试和操作，为此类产品设立了一个新的标准。

  FCS01.1E-W0003-A-02 FCS01.1E-W0005-A-02 FCS01.1E-W0006-A-02 FCS01.1E-W0008-A-02 FCS01.1E-W0011-A-02 FCS01.1E-W0015-A-02 FCS01.1E-W0019-A-02
性能数据
额定功率 [kW] 0,25 0,37 0,55 0,75 1,1 1,5 2,2
额定连续电流 [A] 1,4 1,9 2,8 3,7 4,6 5,9 8,6
电源接口电压 1 AC
1 AC 200 … 240 伏
3 AC
3 AC 200 … 240 伏
公差 [%]
± 10 %
频率
47 ... 63 Hz
直流母线
直流母线接口
●
直流母线电压 [V] DC
主电源电压 x 1.41
制动断路器 / 制动电阻
制动电阻
外部
连续制动功率 [kW]
0,1
最大制动功率 [kW] 0,7 2,2
控制电压
控制电压 外部
内部
连续电流 [A] 1,7 2,2 3 4 5,5 7 9
最大电流 [A] 3,4 4,4 6 8 11 14 18

  FCS01.1E-W0003-A-04 FCS01.1E-W0005-A-04 FCS01.1E-W0006-A-04 FCS01.1E-W0008-A-04 FCS01.1E-W0011-A-04 FCS01.1E-W0015-A-04 FCS01.1E-W0019-A-04
性能数据
额定功率 [kW] 0,55 0,75 1,1 1,5 2,2 3 4
额定连续电流 [A] 1,6 2,1 2,6 3,4 5 6,7 8,8
电源接口电压 3 AC
3 AC 380 … 480 V (-15%/+10%)
公差 [%]
± 10 %/± 20 %
频率
47 ... 63 Hz
直流母线
直流母线接口
●
直流母线电压 [V] DC
主电源电压 x 1.41
制动断路器 / 制动电阻
连续制动功率 [kW] 0,1 0,2 0,4
最大制动功率 [kW] 1,3 2,6 5,2
控制电压
控制电压 外部
内部
连续电流 [A] 1,7 2,3 3,1 4 5,5 7,5 9,5
最大电流 [A] 3,4 4,6 6,2 8 11 15 19

  FCS01.1E-W0025-A-04 FCS01.1E-W0032-A-04
性能数据
额定功率 [kW] 5,5 7,5
额定连续电流 [A] 11,8 15
电源接口电压 3 AC
3 AC 380 … 480 V (-15%/+10%)
公差 [%]
± 10 %/± 20 %
频率
47 ... 63 Hz
直流母线
直流母线接口
●
直流母线电压 [V] DC
主电源电压 x 1.41
制动断路器 / 制动电阻
连续制动功率 [kW]
0,6
最大制动功率 [kW]
8,6
控制电压
控制电压 外部
内部
连续电流 [A] 12,5 16
最大电流 [A] 25 32



额定工作状态下的所有数据，从 4 赫兹旋转频率起。
从 6 千赫兹起降低开关频率制动电阻的最大制动功率是基于直流母线的额定电压，在 FCS01.1E-Wxxxx-A-02 的情况下为 400 伏；在FCS01.1E-Wxxxx-A-04 的情况下为 720 伏

类型
A
E
F
安装尺寸 L1
帧尺寸

[mm]
[mm]
[mm]
[mm]

FCS01.1E-W0003-A-02
76
186
151
220
A
FCS01.1E-W0005-A-02
FCS01.1E-W0006-A-02
FCS01.1E-W0008-A-02
FCS01.1E-W0011-A-02
226
260
B
FCS01.1E-W0015-A-02
FCS01.1E-W0019-A-02
FCS01.1E-W0003-A-04
186
220
A
FCS01.1E-W0005-A-04
FCS01.1E-W0006-A-04
226
260
B
FCS01.1E-W0008-A-04
FCS01.1E-W0011-A-04
FCS01.1E-W0015-A-04
98
241
178
275
C
FCS01.1E-W0019-A-04
FCS01.1E-W0025-A-04
286
320
D
FCS01.1E-W0032-A-04

类型代码
描述
产品代码:
订购
FCS01.1E-W0003-A-02-NNBV
0,25 kW, 1/3 x 200 - 240 V, 50/60 Hz, 1,7/3,4 A
R911311054
FCS01.1E-W0005-A-02-NNBV
0,37 kW, 1/3 x 200 - 240 V, 50/60 Hz, 2,2/4,4 A
R911311055
FCS01.1E-W0006-A-02-NNBV
0,55 kW, 1/3 x 200...240 V, 50/60 Hz, 3/6 A
R911311056
FCS01.1E-W0008-A-02-NNBV
0,75 kW, 1/3 x 200 - 240 V, 50/60 Hz, 4/8 A
R911311057
FCS01.1E-W0011-A-02-NNBV
1,1 kW, 1/3 x 200 - 240 V, 50/60 Hz, 5,5/11 A
R911311058
FCS01.1E-W0015-A-02-NNBV
1,5 kW, 1/3 x 200 - 240 V, 50/60 Hz, 7/14 A
R911311059
FCS01.1E-W0019-A-02-NNBV
2,2 kW, 1/3 x 200 - 240 V, 50/60 Hz, 9,5/19 A
R911311060
FCS01.1E-W0003-A-04-NNBV
0,55 kW, 3 x 380 - 480 V, 50/60 Hz, 1,7/3,4 A
R911311061
FCS01.1E-W0005-A-04-NNBV
0,75 kW, 3 x 380 - 480 V, 50/60 Hz, 2,3/4,6 A
R911311062
FCS01.1E-W0006-A-04-NNBV
1,1 kW, 3 x 380 - 480 V, 50/60 Hz, 3,1/6,2 A
R911311063
FCS01.1E-W0008-A-04-NNBV
1,5 kW, 3 x 380 - 480 V, 50/60 Hz, 4/8 A
R911311064
FCS01.1E-W0011-A-04-NNBV
2,2 kW, 3 x 380 - 480 V, 50/60 Hz, 5,5/11 A
R911311065
FCS01.1E-W0015-A-04-NNBV
3 kW, 3 x 380 - 480 V, 50/60 Hz, 7,5/15 A
R911311066
FCS01.1E-W0019-A-04-NNBV
4 kW, 3 x 380 - 480 V, 50/60 Hz, 9,5/19 A
R911311067
FCS01.1E-W0025-A-04-NNBV
5,5 kW, 3 x 380 - 480 V, 50/60 Hz, 12,5/25 A
R911311068
FCS01.1E-W0032-A-04-NNBV
7,5 kW, 3 x 380 - 480 V, 50/60 Hz, 16/32 A
R911311069
