成大ASX100/155 ~ 155/250


成大ASX100/155 ~ 155/250

详细说明:
　

  产品介绍

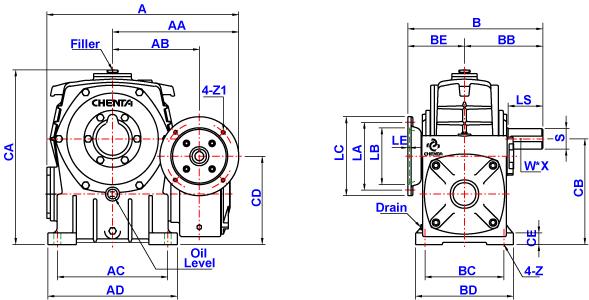

      尺寸

　
　
* 若要选择其它尺寸,  请点选上方的超链接
      规格描述
　

  • CTA 入力在下

  • 出力实心

  • 双段 + 马达直结

  • 速比范围 1:100 ~ 1:3600

　
　

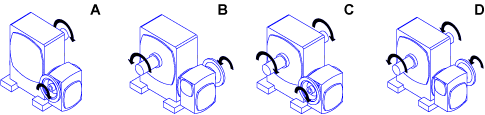

  　 轴向

　
　
  　 规格

速比： 1/100 ～ 1/3600

Input-Bore

单位：mm
Size A AA AB AC AD B BB BC BD BE CA CB CD CE Z   Input Bore
U T V
100/155 545 357 257 320 385 382 242 220 280 140 487 290 235 32 20 24 8 27.3
574 382 384 142 28 31.3
120/175 608 400 275 350 410 428 248 250 310 180 553 335 280 37 22 28 8 31.3
120/200 687 437 312.5 350 420 485 305 280 350 180 637 390 310 30 22 28 8 31.3
135/225 692 440 315 390 470 540 345 330 410 195 680 415 325 35 27 28 8 31.3
717 465 563 218 38 10 41.3
155/250 817 515 365 440 520 596 360 380 440 236 742 450 355 40 27 38 10 41.3
Size   Output Shaft    Flange HP Oil Weight
LS S W * X LA LB LC LE Z1
100/155 100 60 15*5 165 130 200 5 M10 2 6.1 138.7
215 180 250 M12 3
120/175 110 65 18*6 215 180 250 5 M12 3 9.2 199.6
5
120/200 125 70 20*7 215 180 250 5 M12 5 15 261
135/225 140 80 20*7 215 180 250 5 M12 5 17 365
265 230 300 15 7.5
155/250 145 90 24*8 265 230 300 5 15 10 22 425
