成大ASX50/80 ~ 80/135


成大ASX50/80 ~ 80/135

详细说明:
　

  产品介绍

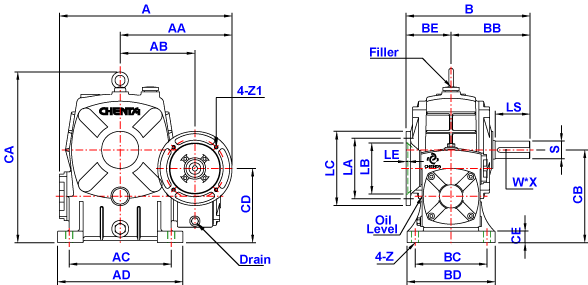

      尺寸

　
　
* 若要选择其它尺寸,  请点选上方的超链接
      规格描述
　

  • CTA 入力在下

  • 出力实心

  • 双段 + 马达直结

  • 速比范围 1:100 ~ 1:3600

　
　

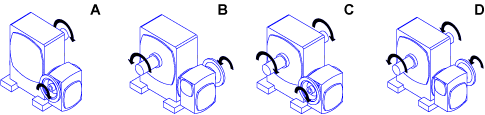

　 轴向

　
　
　 规格

速比：1/100 ～ 1/3600

Input-Bore

单位：mm
Size A AA AB AC AD B BB BC BD BE CA CB CD CE Z   Input Bore
U T V
50/80 316 212 132 180 220 280 140 135 170 140 271 160 130 23 15 11 4 12.8
14 5 16
60/100 372 241 161 220 270 267 170 155 190 97 372 200 160 25 15 11 4 12.8
14 5 16
70/120 428 272 192 260 320 308 190 180 230 118 435 240 190 30 18 14 5 16
448 292 310 120 19 6 21.8
80/135 481 311 211 290 350 340 210 200 250 130 490 270 215 30 18 19 6 21.8
24 8 27.3
Size   Output Shaft    Flange HP Oil Weight
LS S W*X LA LB LC LE Z1
50/80 65 32 10*4.5 130 110 160 4 M8 1/4 1.2 24.9
1/2
60/100 75 38 10*4.5 130 110 160 4 M8 1/4 2.2 48.1
1/2
70/120 85 45 12*4.5 130 110 160 4 M8 1/2 3.2 75.5
165 130 200 5 M10 1
80/135 95 55 15*5 165 130 200 5 M10 1 4.3 100.2
2
