CVD　立式雙軸高速比齒輪減速機


CVD　立式雙軸高速比齒輪減速機

详细说明:

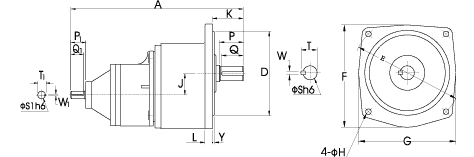

尺寸表

CVD　立式雙軸高速比齒輪減速機

　

　

　
　
入力軸尺寸
入力軸 鍵槽 鍵
KW S1h6 P1 W1 T1 Q1 SPEC’
0.1 14 25 5 16.2 22 5*5*22
0.2 14 25 5 16.2 22 5*5*22
0.4 16 30 5 18.2 27 5*5*27
0.75 19 40 6 21.7 35 6*6*35
出力軸尺寸
出力軸
鍵槽
鍵
Sh6
P
W
T
Q
SPEC’
∮28
 45 7 31.1 40 7*7*40
∮32
 55
10
 35.5 50 10*8*50
∮40 65 10 43.5 60 10*8*60
∮50
80
 14 54 75 14*9*75
單位(mm)
馬力
減速比
型番(S)
A
D
E
F
G
H
J
K
L
Y
100W
1/8HP		 250-1800 28 290 170 220 205 195 11 39 60 13 3
200W
1/4HP
 250-1800 32 340 185 255 248 225 15 47.5 70 16 3
400W
1/2HP
250-1800 40 455 230 310 290 268 15 59 85 21 5
750W
1HP
 250-1800 50 515 280 390 360 335 18 74 92 25 5
