CVD　立式雙軸齒輪減速機


CVD　立式雙軸齒輪減速機

详细说明:

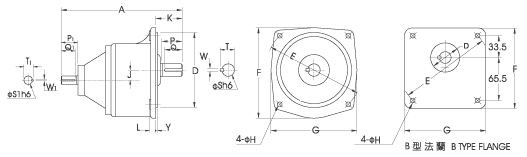

尺寸表

CVD　立式雙軸齒輪減速機

　

　



　
　
入力軸尺寸
入力軸 鍵槽
鍵
KW S1 h6 P1 W1 T1 Q1 SPEC’
0.1/0.2 14 25 5 16.2 22 5*5*22
0.4 16 30 5 18.2 27 5*5*27
0.75 19 40 6 21.7 35 6*6*35
1.5 24 50 8 27.1 45 8*7*45
2.2 28 55 8 31.1 50 8*7*50
3.7 28 55 8 31.1 50 8*7*50
出力軸尺寸
出力軸
鍵槽
鍵
Sh6
P
W
T
Q
SPEC’
∮18
 30 5 20.2 27 5*5*27
∮22 40 7 25 35
7*7*35
∮28
 45 7 31.1 40 7*7*40
∮32
 55
10
 35.5 50 10*8*50
∮40 65 10 43.5 60 10*8*60
∮50
80
 14 54 75 14*9*75
單位(mm)
馬力
減速比
型番(S)
A
D
E
F
G
H
J
K
L
Y
100W
1/8HP		 3-50 *18 165 50 140 120 120 9 16 40 12 6
60-160 22 195 148 185 175 165 11 17.5 50 12 3
200W
1/4HP
3-10
*18
 165 50 140 120 120
9
16
 40 12 6
15-90
22
 195 148 185 175 165
11
17.5
 50 12 3
100-170
28
 255 170 220 205 195
11
23
 60 13 3
400W
1/2HP
3-10
22
 235 148 185 175 165
11
17.5
 50 12 3
15-90
28
 265 170 220 205 195
11
23
 60 13 3
100-200
32
 300 185 255 248 225
15
30
 70 16 3
750W
1HP
3-25
28
 280 170 220 205 195 11 23.1 58 13 3
30-120
32
 315 185 255 248 225
13
30.2
 65 16 3
125-200
40
 375 230 310 290 268
15
36
 85 21 5
1500W
2HP
3-30
32
 320 185 255 248 225 13
30
 70 16 3
40-100
40
 373 230 310 290 268
15
36
 85 21 5
105-120
50
 440 280 390 360 335 18
51
 92 25 5
2200W
3HP
3-40
40
 390 230 310 290 268
15
36
 85 21 5
45-100
50
 450 280 390 360 335
18
51
 92 25 5
3700W
5HP
3-10
40
 390 230 310 290 268
15
36
 85 21 5
15-60
 50 450 280 390 360 335
18
 51 92 25 5
備註：

* 屬於B型出力法蘭。
