CVM　立式入力法蘭齒輪減速機


CVM　立式入力法蘭齒輪減速機

详细说明:

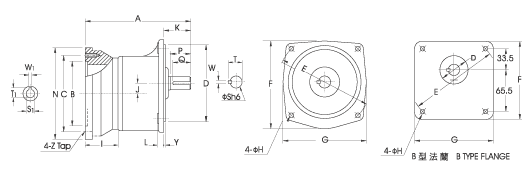

尺寸表

CVM　立式入力法蘭齒輪減速機

　

　



　

　
入力孔尺寸
馬力 入力孔 鍵槽
S1 F7 W1 T1
1/4 HP ∮11 4 12.8
1/2 HP ∮14 5 16.3
1 HP ∮19 6 21.8
2 HP ∮24 8 27.3
3 HP ∮28 8 31.3
5 HP ∮28  8 31.3
出力軸尺寸
出力軸
鍵槽
鍵
Sh6
P
W
T
Q
SPEC’
∮18
 30 5 20.2 27 5*5*27
∮22 40 7 25 35
7*7*35
∮28
 45 7 31.1 40 7*7*40
∮32
 55
10
 35.5 50 10*8*50
∮40 65 10 43.5 60 10*8*60
∮50 80 14 54 75 14*9*75
單位(mm)
馬力
減速比
型番(S)
A
B
C
D
E
F
G
H
 I
J
K
L
N
Y
Z
200W
1/4HP
3-10
*18
 160 110 130 50 140 120 120
9
 55
16
 40 12 160 6 M8
15-90
22
 195 110 130 148 185 175 165
11
 55
17.5
 50 12 160 3 M8
100-170
28
 225 110 130 170 220 205 195
11
 55
23
 60 13 160 3 M8
400W
1/2HP
3-10
22
 195 110 130 148 185 175 165
11
 55
17.5
 50 12 160 3 M8
15-90
28
 225 110 130 170 220 205 195
11
 55
23
 60 13 160 3 M8
100-200
32
 255 110 130 185 255 248 225
15
 55
30
 70 16 160 3 M8
750W
1HP
3-25
28
 250 130 165 170 220 205 195
11
 82 23 60 13 200 3 M10
30-120
32
 285 130 165 185 255 248 225
15
 82
30
 70 16 200 3 M10
125-200
40
 330 130 165 230 310 290 268
15
 82
36
 85 21 200 5 M10
1500W
2HP
3-30
32
 285 130 165 185 255 248 225 15 82
30
 70 16 200 3 M10
40-100
40
 330 130 165 230 310 290 268 15 82
36
 85 21 200 5 M10
105-120
50
 385 130 165 280 390 360 335
18
 82
51
 92 25 200 5 M10
2200W
3HP
3-40
40
 355 180 215 230 310 290 268 15 105
36
 85 21 250 5 M14
45-100
50
 410 180 215 280 390 360 335 18 105
51
 92 25 250 5 M14
3700W
5HP
3-10
40
 355 180 215 230 310 290 268 15 105
36
 85 21 250 5 M14
15-60
50
 410 180 215 280 390 360 335
18
 105 51 92 25 250 5 M14

備註：

1.

配合IEC馬達為主

2.

* 屬於B型出力法蘭
