AEVF 系列


AEVF 系列

详细说明:

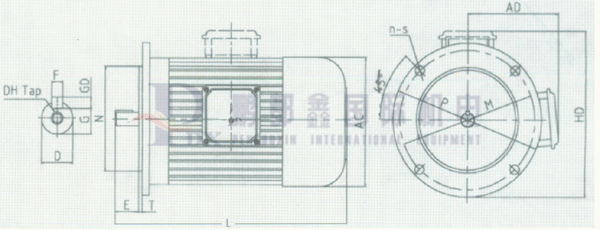

安装及外形尺寸  MOUNT INGANDOVERALLDIMENSIONS AEVF 系列
输出马力（HP） 框号 外形尺寸   安装尺寸 轴端尺寸
2P 4P 6P 8P AB AC AD HD L S M N P T D E F G
1/4 1/4 　 　 63 135 130 70 180 225 M4×10 115 95 140 3 11 23 4 8.5
1/2 1/2 1/4 　 71 150 145 80 195 250 M4×10 130 110 160 3.5 14 30 5 11
1   1.5 1 1/2 1/4 80 165 175 145 214 295 M4×12 165 130 200 3.5 19 40 6 15.5
2 1.5 1 1/2 90S 180 195 155 250 315 M4×12 165 130 200 3.5 24 50 8 20
3 2 1.5 3/4 90L 180 195 155 250 340 M4×12 165 130 200 3.5 24 50 8 20
4 3  4 2 1 100L 205 215 180 270 385 M4×15 215 180 250 4 28 60 8 24
5 5 3 2 112M 230 240 190 300 400 M4×15 215 180 250 4 28 60 8 24
7.5 7.5 4 3 132S 270 275 210 345 470 M4×15 265 230 300 4 38 80 10 33
10 10 5  7.5 4 132M 270 275 210 345 510 M4×15 265 230 300 4 38 80 10 33
15 20 15 10 5   7.5 160M 320 330 255 420 615 M4×19 300 250 350 5 42 110 12 37
25 20 15 10 160L 320 330 255 420 670 M4×19 300 250 350 5 42 110 12 37
30 25 － － 180M 355 380 280 455 700 M4×19 300 250 350 5 48 110 14 42.5
－ 30 20 15 180L 355 380 280 455 740 M4×19 300 250 350 5 48 110 14 42.5
40  50 40 25  30 20 200L 395 420 305 505 770 M4×19 350 300 400 5 55 110 16 49
－ 50 － 25 225S 435 470 335 555 815 M8×19 400 350 450 5 60 140 18 53
60 － － － 225M 435 470 335 555 820 M8×19 400 350 450 5 55 110 16 49
－ 60 40 30 845 60 140 18 53
75 － － － 250M 490 510 370 615 910 M8×19 500 450 550 5 60 140 18 53
－ 75 50 40 65 58
100 － － － 280S 550 580 410 680 985 M8×19 500 450 550 5 65 140 18 58
－ 100 60 50 M8×19 75 20 67.5
125 － － － 280M 550 580 410 680 1035 M8×19 500 450 550 5 65 140 18 58
－ 125 75 60 M8×19 75 20 67.5
150 － － － 315S 635 645 530 845 1160 M8×24 600 550 660 6 65 140 18 58
－ 150 100 75 1270 M8×24 80 170 22 71
175 － － － 315M 635 645 530 845 1190 M8×24 600 550 660 6 65 140 18 58
－ 175 125 100 1300 M8×24 80 170 22 71
200 200 150 125 315L 635 645 530 845 1190 M8×24 600 550 660 6 65 140 18 58
250 250 175 150 1300 M8×24 80 170 22 71
333 － － 175 355M 730 710 655 1010 1500 M8×24 740 680 800 6 75 140 20 67.5
－ 333 200 200 1530 M8×24 95 170 25 86
420 － － － 355L 730 710 655 1010 1500 M8×24 740 680 800 6 75 140 20 67.5
－ 420 255 250 1530 M8×24 95 170 25 86
