CB-10


CB-10

Details:

电机性能参数

型号 电压 功率 负载参数 电刷寿命 电机重量
转速 力矩 电流
V W RPM
型号 转速 减速比 75 90 100 120 150 180 200 250 300 360 400 500
CB-10SGN rpm 输出轴转速 r/min 24 20 18 15 12 10 9 7.2 6 5 4.5 3.6
1800 允许力矩 N.m 18.75 22.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5
kgf.cm 191.2 229.5 250 250 250 250 250 250 250 250 250 250
CB-10SGN rpm 输出轴转速 r/min 42.6 35.50 32 26.60 21.30 17.70 160 12.80 10.60 8.90 80 64
3200 允许力矩 N.m 17.75 21.30 23.67 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5
kgf.cm 181.1 217.4 241.5 250 250 250 250 250 250 250 250 250

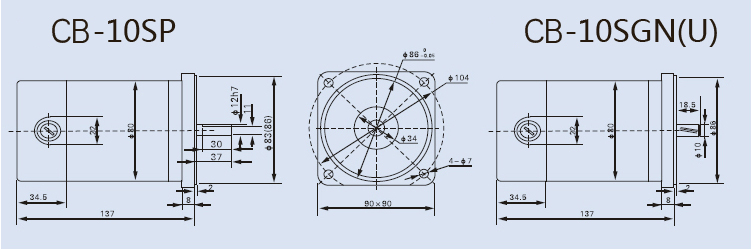

电机外型尺寸

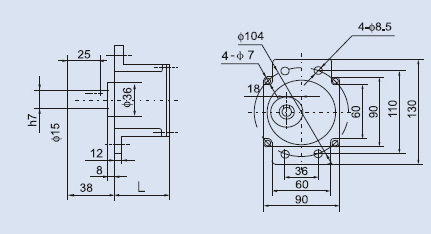

齿轮箱外型尺寸

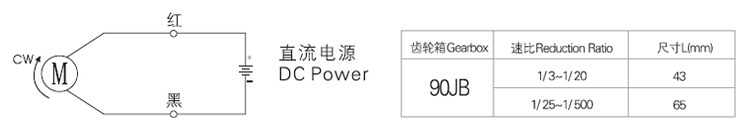

电机接线图


齿轮箱允许力矩

型号 转速 减速比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60
CB-10SGN rpm 输出轴转速 r/min 600 500 360 300 240 200 180 144 120 100 90 7.20 60 50 45 36 30
1800 允许力矩 N.m 0.833 0.999 1.389 1.672 2.083 2.50 2.778 3.472 4.166 5.0 5.556 6.26 7.511 9.60 10.01 12.50 15
kgf.cm 8.505 10.20 14.175 17.01 21.26 25.51 28.35 35.43 42.52 51.03 26.70 63.875 76.65 91.98 102.2 127.75 153.3
CB-10SGN rpm 输出轴转速 r/min 1067 888 640 533 426 355 320 256 213 178 160 128 106 88.80 80 64 53
3200 允许力矩 N.m 0.871 1.045 1.452 1.742 2.178 2.614 2.905 3.63 4.357 5.229 5.81 6.55 7.85 9.425 10.47 13.09 15.70
kgf.cm 8.89 10.67 14.82 17.78 22.23 26.68 29.65 37.05 44.46 53.36 59.29 66.79 80.15 86.18 106.87 133.6 160.30

型号 转速 减速比 75 90 100 120 150 180 200 250 300 360 400 500
CB-10SGN rpm 输出轴转速 r/min 24 20 18 15 12 10 9 7.2 6 5 4.5 3.6
1800 允许力矩 N.m 18.75 22.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5
kgf.cm 191.2 229.5 250 250 250 250 250 250 250 250 250 250
CB-10SGN rpm 输出轴转速 r/min 42.6 35.50 32 26.60 21.30 17.70 160 12.80 10.60 8.90 80 64
3200 允许力矩 N.m 17.75 21.30 23.67 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5 24.5
kgf.cm 181.1 217.4 241.5 250 250 250 250 250 250 250 250 250
