CB-07


CB-07

详细说明:

电机性能参数

型号 电压 功率 负载参数 电刷寿命 电机重量
转速 力矩 电流
V W RPM Kg.cm A H Kg
CB-07SP
CB-07SGN(U)		 12 30 1800 1.62 4.2 2000
24 30 1800 1.62 2.1 2000
90 30 1800 1.62 1.05 2000
CB-07SP
CB-07SGN(U)		 12 60 3200 1.83 8.4 2000
24 60 3200 1.83 4.2 2000
90 60 3200 1.83 2.1 2000

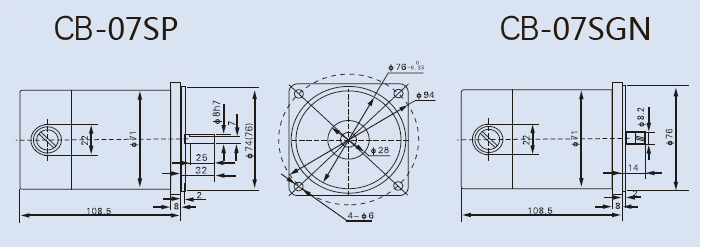

电机外形尺寸

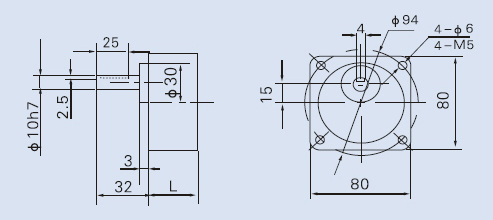

齿轮箱外型尺寸

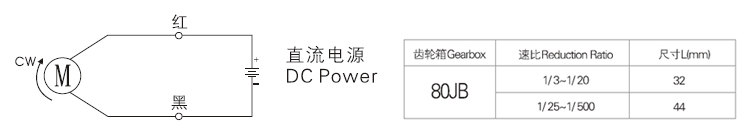

电机接线图


齿轮箱允许力矩

型号 转速 减速比 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60
CB-07SGN rpm 输出轴转速 r/min 600 500 360 300 240 200 180 144 120 100 90 7.20 60 50 45 36 30
1800 允许力矩 N.m 0.386 0.462 0.642 0.771 0.964 1.156 1.285 1.607 1.928 2.313 2.571 2.896 3.477 4.17 4.635 5.794 6.953
kgf.cm 3.94 4.72 6.56 7.87 9.84 11.80 13.12 16.40 19.68 23.61 26.24 29.56 35.48 42.57 47.30 59.13 70.95
CB-07SGN rpm 输出轴转速 r/min 1067 888 640 533 426 355 320 256 213 178 160 128 106 88.80 80 64 53
3200 允许力矩 N.m 0.436 0.523 0.726 0.871 1.089 1.307 1.452 1.816 2.178 2.614 2.904 3.273 3.926 4.712 5.236 6.546 7.84
kgf.cm 4.45 5.34 7.41 8.89 11.12 13.34 14.82 18.53 22.23 26.68 29.64 33.40 40.07 48.09 53.43 66.80 80

型号 转速 减速比 75 90 100 120 150 180 200 250 300 360 400 500
CB-07SGN rpm 输出轴转速 r/min 24 20 18 15 12 10 9 7.2 6 5 4.5 3.6
1800 允许力矩 N.m 7.84 7.84 7.84 7.84 7.84 7.84 7.84 7.84 7.84 7.84 7.84 7.84
kgf.cm 80 80 80 80 80 80 80 80 80 80 80 80
CB-07SGN rpm 输出轴转速 r/min 42.6 35.50 32 26.60 21.30 17.70 16.16 12.80 10.60 8.90 80 64
3200 允许力矩 N.m 7.84 7.84 7.84 7.84 7.84 7.84 7.84 7.84 7.84 7.84 7.84 7.84
kgf.cm 80 80 80 80 80 80 80 80 80 80 80 80
