成大ESS40 ~ 175


成大ESS40 ~ 175

详细说明:
　

  产品介绍

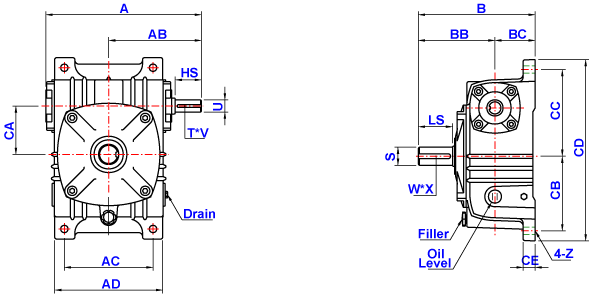

      尺寸

　
　
* 若要选择其它尺寸,  请点选上方的超链接
      规格描述
　

  • TEU 出力向上

  • 出力实心

  • 入力实心

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

　
　

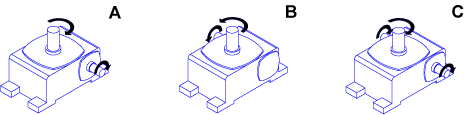

  　 轴向

　
　
  　 规格
　
速比：1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60
单位：mm
Size A AB AC AD B BB BC CA CB CC CD CE Z
40 140 83 70 95 120 78 42 40 65 85 180 14 9
50 179 107 90 118 145 95 50 50 93 102 220 18 11
60 201 124 100 126 165 110 55 60 105 120 260 20 11
70 235 140 120 156 195 130 65 70 120 135 295 20 15
80 265 160 140 176 213 140 73 80 130 150 320 20 15
100 328 192 190 226 260 170 90 100 155 180 375 30 15
120 389 230 220 268 290 190 100 120 185 215 450 30 18
135 430 260 260 295 320 210 110 135 210 235 495 35 18
155 479 286 290 336 382 242 140 155 145 265 456 30 20
175 515 308 320 376 398 248 150 175 167 293 516 35 20
Size   Input Shaft   Output Shaft Oil Weight
HS U T * V LS S W * X
40 25 12 4 * 2.5 35 16 5 * 3 0.2 4.1
50 30 12 4 * 2.5 40 17 5 * 3 0.4 6.5
60 40 15 5 * 3 50 22 7 * 4 0.6 9
70 40 18 5 * 3 60 28 7 * 4 1.1 13
80 50 22 7 * 4 65 32 10 * 4.5 1.5 18
100 50 25 7 * 4 75 38 10 * 4.5 3 42
120 65 30 7 * 4 85 45 12 * 4.5 5 66
135 75 35 10 * 4.5 95 55 15 * 5 7.5 90
155 85 40 10 * 4.5 100 60 15 * 5 9.2 115
175 85 45 12 * 4.5 110 65 18 * 6 10.5 155
