成大ASS40~135


成大ASS40~135

详细说明:
　
产品介绍

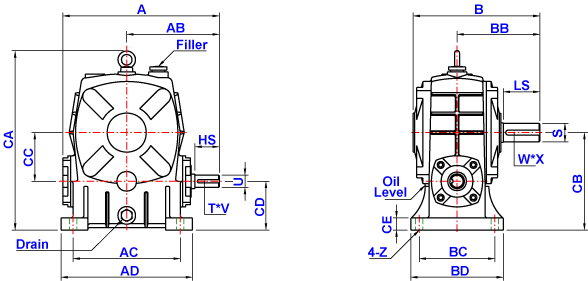

      尺寸

　
　
* 若要选择其它尺寸,  请点选上方的超链接
      规格描述
　

  • CTA 入力在下

  • 出力实心

  • 入力实心

  • 速比 1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60

　
　

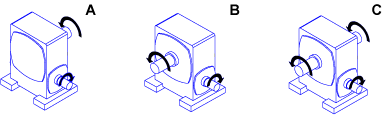

　 轴向

　
　
　 规格
　
速比：1:10, 1:15, 1:20, 1:30, 1:40, 1:50, 1:60
单位：mm
Size A AB AC AD B BB BC BD CA CB CC CD CE Z
40 139 83 70 88 120 78 80 102 135 70 40 30 10 9
50 181 107 110 140 147 95 95 120 180 100 50 50 18 11
60 204 124 120 150 168 110 105 130 210 120 60 60 20 11
70 235 140 150 190 196 130 115 150 240 140 70 70 22 15
80 265 160 180 220 216 140 135 170 278 160 80 80 23 15
100 325 192 220 270 260 170 155 190 376 200 100 100 25 15
120 389 230 260 320 291 190 180 230 435 240 120 120 30 18
135 435 260 290 350 320 210 200 250 490 270 135 135 30 18
Size   Input Shaft   Output Shaft Oil Weight Rating Download
HS U T * V LS S W * X
40 25 12 4 * 2.5 35 16 5 * 3 0.2 4
50 30 12 4 * 2.5 40 17 5 * 3 0.22 7
60 40 15 5 * 3 50 22 7 * 4 0.32 10
70 40 18 5 * 3 60 28 7 * 4 0.55 15
80 50 22 7 * 4 65 32 10 * 4.5 0.77 20
100 50 25 7 * 4 75 38 10 * 4.5 1.53 38
120 65 30 7 * 4 85 45 12 * 4.5 2.4 63
135 75 35 10 * 4.5 95 55 15 * 5 3.25 83
