CV..SD(CV..STD)　立式附三相鋁/鐵殼附DC24V送電剎車器


CV..SD(CV..STD)　立式附三相鋁/鐵殼附DC24V送電剎車器

详细说明:

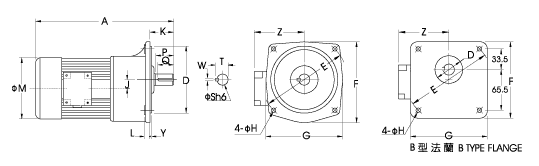

尺寸表

CV..SD(CV..STD)　立式附三相鋁/鐵殼附DC24V送電剎車器

　

　

　
出力軸尺寸
出力軸
鍵槽
鍵
Sh6
P
W
T
Q
SPEC’
∮18
30
5
20.2
27
5*5*27
∮22
40
7
25
35
7*7*35
∮28
45
7
31.1
40
7*7*40
∮32
55
10
35.5
50
10*8*50
∮40
65
10
43.5
60
10*8*60
∮50 80 14 54 75 14*9*75
適用機型：
CV..SD, CV..STD



單位(mm)
馬力
減速比

DC24V
型番(S)
A
D
E
F
G
H
J
K
L
M
Y
Z
100W
1/8HP
3-50 S 50
*18
 280 50 140 120 120
9
16
 40 12
133
 6 120
60-200
22
 310 148 185 175 165
11
17.5
 50 12
133
 3 120
200W
1/4HP
3-10 M 10 *18 315 50 140 120 120 9 16 40 12 133 6 120
15-90
22
 345 148 185 175 165 11
17.5
50
 12
133
 3 120
100-200
28
 375 170 220 205 195
11
23
 60 13 133 3 120
400W
1/2HP
3-10
 M 10
22
 360 148 185 175 165
11
17.5
 50 12 165 3 135
15-90
28
 390 170 220 205 195
11
23
 60 13 165 3 135
100-200 32 425 185 255 248 225 15 30 70 16 165 3 135
750W
1HP
3-25
 M 20
28
 420 170 220 205 195
11
23
 60 13 165 3 135
30-120
32
 455 185 255 248 225 15
30
 70 16 165 3 135
125-200
40
 510 230 310 290 268 15
36
 85 21 165 5 135
1500W
2HP		 3-30 M 20 32 500 185 255 248 225 15 30 70 16 190 3 146
40-100 40 550 230 310 290 268 15 36 85 21 190 5 146
110-180 50 605 280 390 360 335 18 51 92 25 190 5 146

備註：

1.

送電剎車電壓為DC24V

2.

* 屬於B型出力法蘭
