W..+CV..S(A)　蝸輪減速機配立式三(單)齒輪減速機


W..+CV..S(A)　蝸輪減速機配立式三(單)齒輪減速機

详细说明:

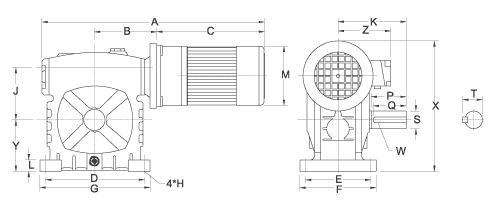

尺寸表

W..+CV..S(A)　蝸輪減速機配立式三(單)齒輪減速機

　

　

　
出力軸尺寸
出力軸
鍵槽
鍵
TYPE
Sh6
P
W
T
Q
SPEC’
60#
∮22
 50
7
25
 45
7*7*45
70#
∮28
 60
7
31.1
 55
7*7*55
80#
∮32
 65 10 35 60
10*8*60
100#
∮38
65
10
 35
60
10*8*60
適用機型：
W../CV..S, W../CV..A



單位(mm)
蝸輪機型

齒輪本體
A
A1
B
 C
D
E
F
G
H
J
K
L
M
Y
Z
型番
馬力
減速比
60# - 1/30
1#-∮18
100W
(1/8HP)
1/3-50
 383 383 98 208 120 105 131 154 11 60 112 16 133 195 90
70# - 1/30
1#-∮18
100W
(1/8HP)
1/3-50
 428 428 125 208 150 115 152 190 15 70 130 20 133 220 105
200W
(1/4HP)		 1/3-10 465 465 128 242 150 115 152 190 15 70 130 20 133 240 105
2#-∮22 1/15-30 489 489 128 266 150 115 152 190 15 70 130 20 133 262 105
400W
(1/2HP)
1/3-10
 502 502 128 279 150 115 152 190 15 70 130 20 167 262 105
80# - 1/30
1#-∮18
100W
(1/8HP)
 1/3-50 455 455 137 208 180 135 172 220 15 80 143 20 133 245 120
200W
(1/4HP)		 1/3-10 492 492 140 242 180 135 172 220 15 80 143 20 133 245 120
2#-∮22 1/15-90 516 516 140 266 180 135 172 220 15 80 143 20 133 287 120
400W
(1/2HP)		 1/3-10 529 529 140 279 180 135 172 220 15 80 143 20 167 287 120
100# - 1/30 2#-∮22
200W
(1/4HP)
 *1/5-10 572 572 170 266 220 155 194 272 15 100 171 25 133 337 150
1/15-90 572 572 170 266 220 155 194 272 15 100 171 25 133 337 150
400W
(1/2HP)
 1/3-10 585 585 170 279 220 155 194 272 15 100 171 25 167 337 150
3#-∮28 400W
(1/2HP)		 1/15-60 608 608 175 297 220 155 194 272 15 100 171 25 167 353 150
750W
(1HP)		 1/3-25 625 625 175 314 220 155 194 272 15 100 171 25 167 353 150
