PWKMZ

PWKMZ

详细说明:

　

PWKMZ

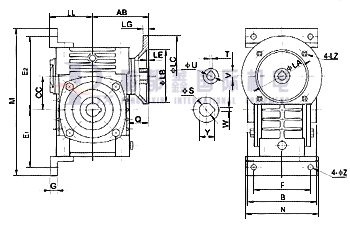

型号 Size	入功率 kw	减速比 Ratio	AB	B	CC	E₁	E₂	F	G	LL	M	N	Z
50	0.18	1/5 1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	84	107	50	90	110	95	14	72	225	120	11
60	0.37		92	117	60	102	129	105	15	80	257	130	11
70	0.37		110	131	70	120	155	115	20	95	305	150	15
	0.75
80	0.75		128	144	80	140	180	135	20	105	350	170	15
	1.5
100	1.5		145	175	100	165	215	155	20	135	410	190	15
	2.2		149
120	2.2		182	200	120	195	255	180	25	160	495	230	18
	3.0
135	3.0		200	212	135	230	285	200	30	185	560	250	18
	4.0
155	5.5		236	312	155	250	305	220	35	220	605	280	20
175	7.5		240	334	175	273	348	250	40	240	675	310	20

　

型号 Size	电机法兰Flange						入力孔Input Hole			出力孔Output Hole
型号 Size	LA	LB	LC	LE	LG	LZ	Q	U	T×V	S	W×Y
50	115	95	140	5	10	M8	25	11	4×12.8	20	6×22.8
60	130	110	160	5	12	M8	35	14	5×16.3	25	8×28.3
70	130	110	160	5	12	M8	35	14	5×16.3	30	8×33.3
70	165	130	200	5	15	M10	45	19	6×21.8	30	8×33.3
80	165	130	200	5	15	M10	45	19	6×21.8	35	10×38.3
80	165	130	200	5	15	M10	55	24	8×27.3	35	10×38.3
100	165	130	200	5	12	M10	52	24	8×27.3	40	12×43.3
100	215	180	250	5	15	M12	62	28	8×31.3	40	12×43.3
120	215	180	250	5	18	M12	65	28	8×31.3	45	14×48.8
135	215	180	250	5	18	M12	65	28	8×31.3	60	18×64.4
155	265	230	300	5	20	M12	85	38	10×41.3	70	20×74.9
175	265	230	300	6	18	M12	85	38	10×41.3	80	22×85.4
