外形和安装尺寸(RV系列)


外形和安装尺寸(RV系列)

详细说明:
　

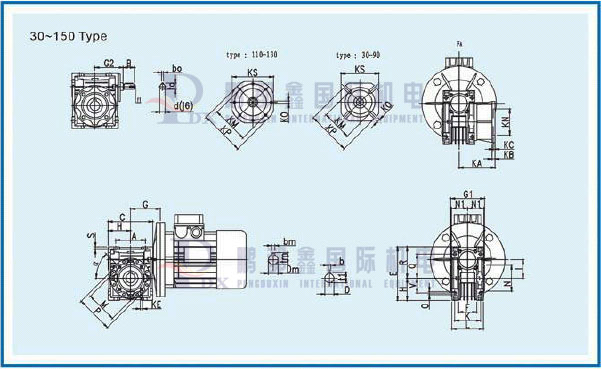

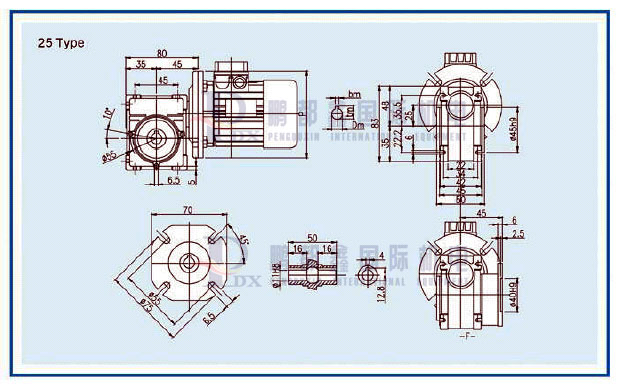

外形和安装尺寸(RV系列)

model
Dimensions
　
A
C
D(H7)
b
t1
E
F
G
H
I
L
M
N(h8)
O
P
Q
R
S
B
30
54
80
14
5
16,3
97
32
55
40
30
56
65
55
6,5
75
44
57
5,5
20
40
70
101
18
6
20,8
121,5
43
70
50
40
71
75
60
6,5
87
55
71,5
6,5
23
50
80
121
25
8
28,3
144
49
80
60
50
85
85
70
8,5
100
64
84
7
30
63
100
146
25
8
28,3
174
67
95
72
63
103
95
80
8,5
110
80
102
8
40
75
120
174
28
8
31,3
205
72
112,5
86
75
112
115
95
11,5
140
93
119
10
50
90
140
208
35
10
38,3
238
74
129,5
103
90
130
130
110
13
160
102
135
11
50
105
170
252,5
42
12
45,3
295
-
160
127,5
110
144
165
130
14
200
125
167,5
14,5
60
110
170
252,5
42
12
45,3
295
-
160
127,5
110
144
165
130
14
200
125
167,5
14,5
60
130
200
292,5
45
14
48,8
335
-
180
147,5
130
155
215
180
16
250
140
187,5
15,5
80
150
240
340
50
14
53,8
400
-
210
170
150
185
215
180
18
250
180
230
18
80

　
MODEL
Dimensions
　
V
K
G1
G2
N1
a
d(j6)
bo
to
KA
KB
KC
KM
KN(H8)
KO
KP
KS
KE
30
27
44
63
51
29
0
9
3
10,2
54,5
6
4
68
50
6,5(4/90)
80
70
M6X11(n,4)
40
35
60
78
60
36,5
45
11
4
12,5
67
7
4
75
60
9(4/90)
110
95
M6X8(n,4)
50
40
70
92
74
43,5
45
14
5
16
90
9
5
85
70
11(4/90)
125
110
M8X10(n,4)
63
50
85
112
90
53
45
19
6
21,5
82
10
6
150
115
11(4/90)
180
142
M8X14(n,8)
75
60
90
120
105
57
45
24
8
27
111
13
6
165
130
14(4/90)
200
170
M8X14(n,8)
90
70
100
140
125
67
45
24
8
27
111
13
6
175
152
14(4/90)
210
200
M10X18(n,8)
105
85
115
155
142
74
45
28
8
31
131
15
6
230
170
14(8/45)
280
260
M10X18(n,8)
110
85
115
155
142
74
45
28
8
31
131
15
6
230
170
14(8/45)
280
260
M10X18(n,8)
130
100
120
170
162
81
45
30
8
33
140
15
7
255
180
16(8/45)
320
290
M12X21(n,8)
150
120
145
200
195
96
45
35
10
38
155
15
7
255
180
16(8/45)
320
290
M12X21(n,8)
